Stale trudnościeralne: Jak wybrać gatunek dla maszyn?

Wybór odpowiedniego materiału to fundament trwałości i efektywności w przemyśle ciężkim. W środowiskach, gdzie maszyny są narażone na ciągłe działanie sił niszczących, takich jak ścieranie, uderzenia czy wysoki nacisk, tradycyjne materiały szybko ulegają degradacji. Tu z pomocą przychodzą stale trudnościeralne zaawansowane stopy, których właściwości pozwalają na znaczące wydłużenie żywotności komponentów i redukcję kosztów operacyjnych. Ten artykuł jest kompleksowym przewodnikiem po świecie stali trudnościeralnych, kluczowych materiałów w przemyśle ciężkim. Dowiesz się, jak wybrać optymalny gatunek stali, aby znacząco wydłużyć żywotność komponentów maszyn i zredukować koszty operacyjne w najbardziej wymagających warunkach.

Czym jest stal trudnościeralna i dlaczego wybór gatunku jest kluczowy?

Stale trudnościeralne to specjalnie zaprojektowane stopy metalu, których podstawową cechą jest wyjątkowo wysoka twardość. Zostały stworzone z myślą o pracy w warunkach, gdzie elementy maszyn i urządzeń są nieustannie narażone na intensywne zużycie. Mowa tu przede wszystkim o tarciu, które może prowadzić do ścierania materiału, ale także o uderzeniach i wysokim nacisku, które mogą powodować deformacje lub pęknięcia. Kluczowa cecha tych stali, czyli wysoka twardość, bezpośrednio przekłada się na ich żywotność. Im twardszy materiał, tym dłużej jest w stanie oprzeć się niszczącym czynnikom, co oznacza rzadszą potrzebę wymiany części i mniejsze przestoje w pracy maszyn.

Błędny dobór gatunku stali może mieć poważne konsekwencje. Zastosowanie materiału o niewystarczającej odporności na ścieranie w środowisku pracy, gdzie jest ono dominujące, doprowadzi do szybkiego zużycia komponentów. Skutkuje to nie tylko koniecznością częstszych napraw i wymian, ale przede wszystkim znaczącymi kosztami. Przestoje w produkcji lub pracy maszyn oznaczają utratę zysków, a w skrajnych przypadkach mogą prowadzić nawet do poważnych awarii, które generują dodatkowe koszty związane z naprawą lub wymianą całych zespołów.

Kluczowe dla zrozumienia stali trudnościeralnych jest umiejętność czytania ich oznaczeń. Głównym parametrem klasyfikacyjnym jest twardość w skali Brinella (HBW). Oznaczenie gatunku stali często bezpośrednio nawiązuje do tej wartości. Najczęściej spotykane na rynku gatunki to te o twardości 400 HBW, 450 HBW i 500 HBW. Istnieją również gatunki specjalistyczne, osiągające jeszcze wyższe wartości, takie jak 550 HBW czy 600 HBW. Wyższa wartość HBW oznacza materiał o większej odporności na ścieranie, ale często wiąże się również z innymi właściwościami, które należy wziąć pod uwagę.

Gatunek 400 HBW: wszechstronny standard w przemyśle

Stal o twardości 400 HBW stanowi swoisty standard w branży stali trudnościeralnych. Jest to gatunek niezwykle wszechstronny, który oferuje bardzo dobre właściwości użytkowe przy zachowaniu rozsądnych parametrów obróbki. Jej siła tkwi w doskonałej równowadze między odpornością na ścieranie, dobrą udarnością (czyli zdolnością do pochłaniania energii uderzenia bez pękania) oraz łatwością obróbki. Dzięki tym cechom, stal 400 HBW znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych, gdzie wymagana jest zwiększona odporność na zużycie, ale niekoniecznie ekstremalne warunki.

Przykłady zastosowań stali 400 HBW obejmują między innymi:

• Skrzynie ładunkowe wywrotek i przyczep, które są narażone na ścieranie od przewożonego materiału.
• Łyżki koparek i ładowarek, pracujące w kontakcie z ziemią, kruszywem i innymi materiałami.
• Elementy konstrukcyjne maszyn budowlanych i górniczych, gdzie oprócz odporności na ścieranie ważna jest również wytrzymałość.
• Zasypy, leje i kanały transportowe w przemyśle, gdzie materiały sypkie powodują ścieranie.
• Osłony i płyty ochronne w maszynach narażonych na uderzenia i ścieranie.

Jeśli chodzi o obróbkę, stal 400 HBW jest gatunkiem spawalnym i stosunkowo łatwo poddaje się formowaniu. Niemniej jednak, jak w przypadku wszystkich stali trudnościeralnych, wymaga to przestrzegania pewnych zasad. Do spawania zaleca się stosowanie odpowiednich materiałów spawalniczych, które zapewnią porównywalną wytrzymałość spoiny do materiału rodzimego. W przypadku grubszych blach lub specyficznych wymagań dotyczących spoiny, może być konieczne zastosowanie podgrzewania wstępnego, aby zminimalizować ryzyko powstania pęknięć w strefie wpływu ciepła. Cięcie tej stali najefektywniej przeprowadza się metodami termicznymi, takimi jak cięcie plazmowe lub laserowe.

Gatunek 450 HBW: optymalny kompromis dla wymagających

Podniesienie twardości do poziomu 450 HBW, czyli o 50 jednostek powyżej standardowego gatunku 400 HBW, może wydawać się niewielką zmianą, jednak w praktyce ma ona znaczący wpływ na żywotność i wydajność komponentów pracujących w bardziej wymagających warunkach. Stal 450 HBW oferuje zauważalnie lepszą odporność na ścieranie w porównaniu do swojego poprzednika, co przekłada się na dłuższy okres eksploatacji części maszyn. Jednocześnie, zachowuje ona bardzo dobre właściwości warsztatowe, co czyni ją atrakcyjnym wyborem dla wielu zastosowań.

Stal 450 HBW często okazuje się lepszym wyborem niż standardowa stal 400 HBW w sytuacjach, gdzie materiał ścierny jest bardziej agresywny lub cykle pracy są intensywniejsze. Przykłady takich zastosowań to:

• Bardziej wymagające aplikacje w budownictwie i górnictwie, gdzie materiały są bardziej abrazyjne.
• Elementy maszyn rolniczych, takie jak lemiesze, redlice czy elementy siewników, pracujące w różnorodnych glebach.
• Wykładziny zasypów i zsypów w przemyśle cementowym, kopalnianym czy hutniczym.
• Elementy maszyn do przetwarzania materiałów sypkich, takie jak przenośniki taśmowe czy mieszalniki.
• Wzmocnione skrzynie ładunkowe i łyżki, pracujące pod większym obciążeniem.

Gięcie i formowanie stali 450 HBW jest nieco trudniejsze niż w przypadku gatunku 400 HBW, ale nadal pozostaje w zasięgu standardowych operacji technologicznych. Zaleca się stosowanie większych promieni gięcia, aby uniknąć pęknięć na powierzchni zewnętrznej. Podobnie jak w przypadku 400 HBW, spawanie wymaga odpowiedniej technologii i materiałów spawalniczych. Ogólnie rzecz biorąc, stal 450 HBW stanowi doskonały kompromis między podwyższoną odpornością na zużycie a praktycznością obróbki, co czyni ją popularnym wyborem dla wielu aplikacji przemysłowych.

Gatunek 500 HBW: wybór do ekstremalnych warunków ściernych

Gdy wymagania dotyczące odporności na ścieranie przekraczają możliwości standardowych gatunków 400 i 450 HBW, na pierwszy plan wysuwa się stal o twardości 500 HBW. Jej znacznie wyższa twardość, zazwyczaj mieszcząca się w przedziale 450-540 HBW, przekłada się na drastyczne wydłużenie żywotności komponentów w warunkach ekstremalnego ścierania. Jest to materiał przeznaczony do najbardziej wymagających aplikacji, gdzie inne stale po prostu nie wytrzymują próby czasu.

Konkretne zastosowania stali 500 HBW obejmują:

• Lemiesze pługów i lemiesze do spycharek, które pracują w ciągłym kontakcie z ziemią i kamieniami.
• Noże tnące w maszynach do przetwarzania biomasy, drewna czy odpadów.
• Elementy kruszarek, takie jak szczęki, młoty czy okładziny, które są narażone na miażdżenie i ścieranie twardych materiałów.
• Wykładziny zsypów i kanałów transportowych w kopalniach i hutach, gdzie transportowane są materiały o wysokiej ścieralności.
• Płyty ścieralne w maszynach do przeróbki rud i kruszyw.

Należy jednak pamiętać, że ekstremalna twardość stali 500 HBW wiąże się z pewnymi wyzwaniami w zakresie obróbki. Spawanie tego gatunku jest możliwe, ale wymaga rygorystycznego przestrzegania reżimu technologicznego. Kluczowe jest zastosowanie odpowiednich materiałów spawalniczych o wysokiej wytrzymałości oraz, co bardzo ważne, podgrzewanie wstępne. Temperatura podgrzewania zależy od grubości blachy i konkretnego gatunku, ale zazwyczaj mieści się w zakresie 150-250°C. Celem jest zmniejszenie naprężeń wewnętrznych i ryzyka pękania spoiny. Obróbka skrawaniem jest również trudniejsza i wymaga specjalistycznych narzędzi oraz parametrów skrawania. W porównaniu do gatunków 400/450 HBW, stal 500 HBW jest znacznie mniej podatna na formowanie, a gięcie wymaga stosowania większych promieni i ostrożności.

Gatunki specjalne: 550 HBW, 600 HBW i stal manganowa (Hadfielda)

W sytuacjach, gdy nawet stal 500 HBW nie jest w stanie sprostać ekstremalnym warunkom pracy, rynek oferuje gatunki o jeszcze wyższej twardości: 550 HBW i 600 HBW. Są to materiały przeznaczone do zastosowań, gdzie dominuje bardzo intensywne zużycie ścierne, a obciążenia udarowe są relatywnie mniejsze. Stosuje się je tam, gdzie liczy się maksymalna odporność na ścieranie, nawet kosztem pewnych kompromisów w innych właściwościach.

Typowe zastosowania dla stali 550 i 600 HBW obejmują:

• Młoty do kruszarek udarowych, które są narażone na ciągłe uderzenia i ścieranie.
• Pancerze i okładziny w maszynach pracujących w najbardziej abrazyjnych środowiskach.
• Elementy maszyn do przetwarzania materiałów o ekstremalnej twardości.

Osobną, ale niezwykle interesującą kategorią jest stal manganowa, znana również jako stal Hadfielda (np. gatunek X120Mn12). Jej unikalność polega na fenomenie umacniania przez zgniot. Początkowo stal ta ma stosunkowo niską twardość, około 200 HBW, co ułatwia jej obróbkę. Jednak pod wpływem uderzeń i nacisku, które występują podczas pracy, jej struktura ulega przemianie, a twardość robocza może wzrosnąć nawet do 600 HBW. Dzięki tej właściwości, stal manganowa jest idealna do zastosowań, gdzie występuje silne zużycie udarowe, a materiał jest stale poddawany obciążeniom dynamicznym. Przykłady to szczęki kruszarek, gdzie materiał jest miażdżony, elementy torowisk kolejowych czy okładziny młotów w kruszarkach.

Wybór gatunków o maksymalnej twardości wiąże się z pewnymi kompromisami. Zyskując ekstremalną odporność na ścieranie, często tracimy na udarności (zdolności do absorpcji energii uderzenia) oraz obrabialności. Spawanie i formowanie tak twardych materiałów jest znacznie trudniejsze i wymaga zaawansowanych technik oraz precyzyjnego przestrzegania reżimu technologicznego. Dlatego też, decyzja o zastosowaniu stali 550/600 HBW lub stali Hadfielda powinna być poprzedzona dokładną analizą warunków pracy i wymagań aplikacji.

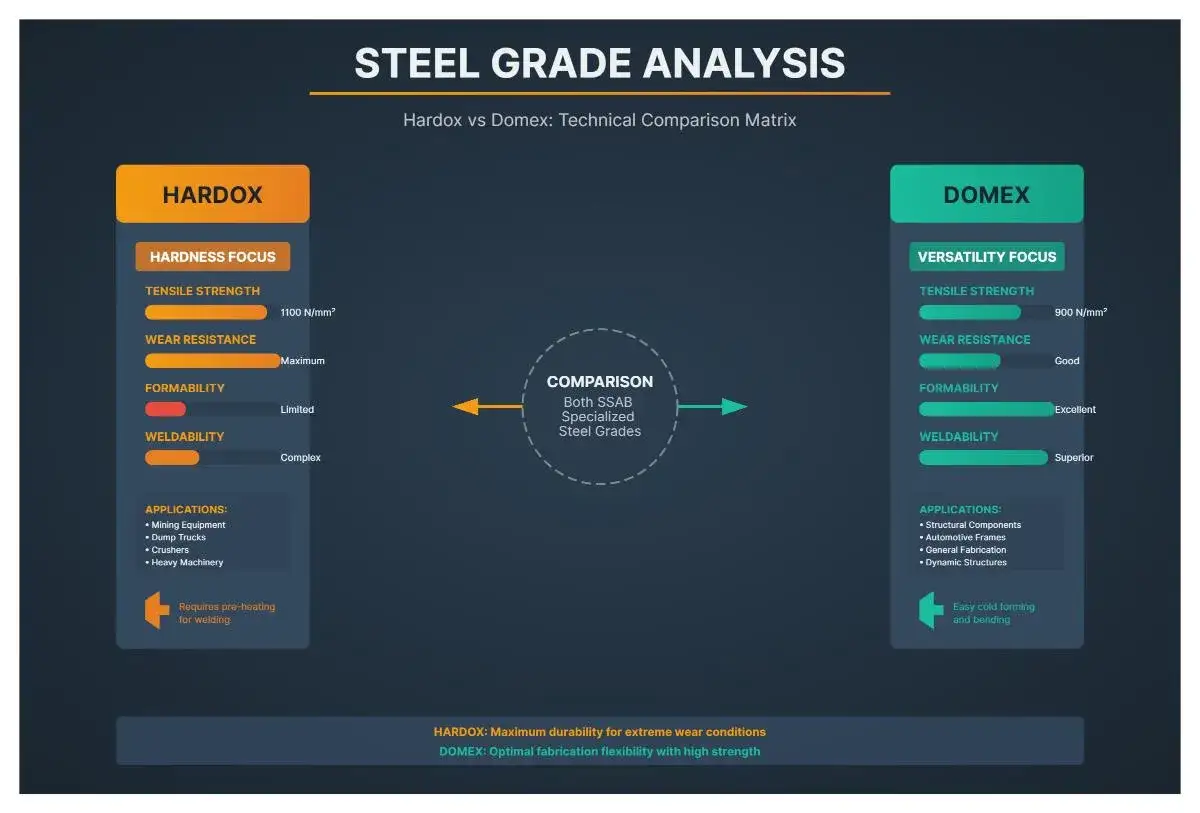

Porównanie rynkowe: Hardox, Raex, Dillidur, XAR – co je łączy, a co dzieli?

Na rynku stali trudnościeralnych dominuje kilka kluczowych marek, które oferują produkty o porównywalnych parametrach twardości. Najbardziej rozpoznawalne to Hardox® i Raex® od szwedzkiego producenta SSAB, Dillidur® od niemieckiej firmy Dillinger oraz XAR® od thyssenkrupp. Chociaż oznaczenia gatunków (np. 400, 450, 500 HBW) sugerują podobieństwo, warto przyjrzeć się bliżej, co kryje się za tymi nazwami.

Czy nazwa marki ma znaczenie? Choć gatunki o tej samej twardości nominalnej są często wymienne, istnieją subtelne różnice, które mogą wpływać na wybór. Producenci mogą stosować nieco odmienne składy chemiczne stali, co może przekładać się na różnice w udarności, spawalności czy odporności na pękanie. Kluczowe znaczenie mają gwarancje jakości i powtarzalność parametrów. Renomowani producenci, tacy jak SSAB, kładą ogromny nacisk na kontrolę jakości na każdym etapie produkcji, co zapewnia wysoką powtarzalność właściwości między poszczególnymi partiami materiału. Dostępność technicznego wsparcia ze strony producenta, a także lokalna dostępność materiału i jego cena, również odgrywają rolę w procesie decyzyjnym. Czasami niewielka różnica w cenie może być uzasadniona lepszą jakością lub wsparciem technicznym, które przekłada się na niższe koszty eksploatacji w dłuższej perspektywie.

Praktyczny przewodnik: Jak wybrać idealny gatunek stali do Twojego zastosowania?

Wybór odpowiedniego gatunku stali trudnościeralnej to proces wymagający analizy kilku kluczowych czynników. Aby podjąć świadomą decyzję, która zoptymalizuje żywotność komponentów i zminimalizuje koszty, warto przejść przez następujące kroki:

1. Krok 1: Zidentyfikuj główny typ zużycia.

   Pierwszym i najważniejszym krokiem jest dokładne określenie, jakie siły działają na element maszyny i jaki rodzaj zużycia dominuje. Rozróżniamy kilka podstawowych typów zużycia:

   • Ścieranie (abrazja): Jest to najczęstszy typ zużycia, powodowany przez kontakt z materiałami sypkimi, takimi jak piasek, żwir, kruszywo. W tym przypadku kluczowa jest wysoka twardość materiału. Stale o wyższej twardości, takie jak 500 HBW, a nawet 550/600 HBW, będą najlepszym wyborem.
   • Uderzenie: Występuje, gdy element jest narażony na nagłe, silne uderzenia, np. spadające kamienie w łyżce koparki. Tutaj oprócz twardości ważna jest udarność zdolność materiału do pochłaniania energii bez pękania. Stale o niższej twardości, ale wyższej udarności, jak 400 HBW, mogą być lepszym wyborem niż bardzo twarde gatunki, które mogą być kruche. Stal manganowa Hadfielda jest idealna do zastosowań udarowych.
   • Erozja: Powodowana przez przepływ cieczy lub gazów z zawieszonymi cząstkami stałymi, często w połączeniu ze ścieraniem.
   • Korozja: Chociaż stale trudnościeralne nie są z natury stalami nierdzewnymi, ich odporność na korozję może być istotna w niektórych zastosowaniach.

   Zrozumienie dominującego typu zużycia pozwoli zawęzić wybór gatunku stali do tych, które najlepiej odpowiadają danym warunkom pracy.

2. Krok 2: Określ wymagania dotyczące obróbki.

   Po zidentyfikowaniu typu zużycia, należy zastanowić się nad wymaganiami dotyczącymi obróbki mechanicznej i plastycznej. Wyższa twardość stali, choć korzystna dla odporności na ścieranie, często wiąże się z trudniejszą obróbką:

   • Spawanie: Wszystkie stale trudnościeralne można spawać, ale wyższe gatunki wymagają bardziej rygorystycznych procedur, w tym podgrzewania wstępnego i stosowania specjalistycznych materiałów spawalniczych. Jeśli projekt wymaga wielu spawów lub skomplikowanych połączeń, warto wybrać gatunek, który jest łatwiejszy w obróbce, np. 400 lub 450 HBW.
   • Gięcie i formowanie: Stale o wyższej twardości są mniej podatne na formowanie i wymagają większych promieni gięcia oraz ostrożności, aby uniknąć pęknięć. Jeśli komponent ma skomplikowany kształt, może to stanowić wyzwanie.
   • Obróbka skrawaniem: Cięcie, wiercenie czy frezowanie stali trudnościeralnych jest trudniejsze i wymaga specjalistycznych narzędzi oraz parametrów.

   Wybór zbyt twardej stali, jeśli wymagana jest skomplikowana obróbka, może znacząco podnieść koszty produkcji i wydłużyć czas realizacji projektu.

3. Krok 3: Analiza kosztu cyklu życia (LCCA).

   Często popełnianym błędem jest kierowanie się wyłącznie ceną zakupu materiału. Bardziej opłacalnym podejściem jest analiza kosztu cyklu życia (Life Cycle Cost Analysis - LCCA). Droższa stal trudnościeralna o wyższej odporności na zużycie, mimo wyższej ceny początkowej, może okazać się znacznie tańsza w dłuższej perspektywie. LCCA uwzględnia:

   • Koszty początkowe materiału: Cena zakupu blachy lub elementów.
   • Koszty obróbki: Koszty cięcia, spawania, gięcia, obróbki wykończeniowej.
   • Koszty przestojów: Utrata produkcji lub usług z powodu awarii i wymiany części.
   • Koszty wymiany: Koszty robocizny i części związane z wymianą zużytych elementów.
   • Wpływ na produktywność: Maszyny pracujące dłużej bez awarii generują większe zyski.

   Optymalny wybór to ten, który minimalizuje całkowity koszt eksploatacji w dłuższej perspektywie, a nie tylko najniższą cenę zakupu. Inwestycja w stal o wyższej odporności na zużycie często zwraca się wielokrotnie poprzez wydłużenie żywotności komponentów i zmniejszenie liczby przestojów.
