Mokre tuleje cylindrowe to element konstrukcyjny silników spalinowych, który od lat budzi dyskusje wśród mechaników i inżynierów. Choć stosowane w wielu jednostkach napędowych, od tych pracujących w ciężarówkach po niektóre silniki samochodów osobowych, niosą ze sobą zarówno znaczące zalety, jak i potencjalne problemy. Zrozumienie ich specyfiki jest kluczowe dla każdego, kto chce dbać o swój pojazd lub planuje poważniejsze naprawy. W tym artykule przyjrzymy się bliżej tej technologii, wyjaśniając jej działanie, wady, typowe awarie i metody ich usuwania.
Czym są mokre tuleje cylindrowe i dlaczego budzą tyle kontrowersji?
Zasada działania "mokrej" konstrukcji – klucz do zrozumienia silnika
Mokre tuleje cylindrowe to nic innego jak wymienne elementy, które stanowią wewnętrzną powierzchnię cylindra w silniku spalinowym. Ich kluczową cechą, od której bierze się nazwa, jest bezpośredni kontakt z cieczą chłodzącą. Zewnętrzna powierzchnia tulei jest obmywana przez płyn w układzie chłodzenia, co pozwala na bardzo efektywne odprowadzanie ciepła generowanego podczas procesu spalania. Dzięki temu temperatura w komorze spalania jest lepiej kontrolowana, co ma pozytywny wpływ na wydajność i trwałość silnika.
Ta konstrukcja oznacza, że blok silnika nie musi być wykonany w całości z materiału odpornego na wysokie temperatury i ścieranie. Zamiast tego, można zastosować lżejsze stopy, na przykład aluminium, a kluczowe dla wytrzymałości i gładkości powierzchni elementy tuleje wykonać z wytrzymałego żeliwa. To połączenie pozwala na optymalizację masy silnika przy jednoczesnym zachowaniu jego odporności na trudne warunki pracy.
Różnice, które musisz znać: mokra vs. sucha tuleja cylindrowa
Podstawowa różnica między tuleją mokrą a suchą tkwi w ich relacji z układem chłodzenia. Jak już wspomnieliśmy, mokra tuleja ma bezpośredni kontakt z płynem chłodzącym. Zapewnia to doskonałe chłodzenie, ale wymaga precyzyjnego uszczelnienia, aby zapobiec wyciekom i mieszaniu się płynów. Z kolei sucha tuleja jest wciskana w specjalnie przygotowany otwór w bloku silnika i nie ma bezpośredniego kontaktu z cieczą chłodzącą. Jej chłodzenie odbywa się poprzez blok silnika, co sprawia, że jest to rozwiązanie zazwyczaj stosowane w silnikach, gdzie wymagana jest większa sztywność konstrukcji bloku lub gdzie przestrzeń na płaszcz wodny wokół cylindra jest ograniczona.
Konstrukcja z suchymi tulejami zazwyczaj przekłada się na większą sztywność całego bloku silnika. Nie ma potrzeby stosowania dodatkowych uszczelek na obwodzie tulei, co eliminuje jeden z potencjalnych punktów awarii. Jednakże, w przypadku zużycia gładzi cylindra, wymiana suchej tulei jest znacznie bardziej skomplikowana i kosztowna niż w przypadku tulei mokrej, często wymagając specjalistycznych narzędzi i obróbki mechanicznej bloku.
W jakich silnikach najczęściej spotkamy to rozwiązanie?
Mokre tuleje cylindrowe były i wciąż są popularnym rozwiązaniem, szczególnie w silnikach, gdzie kluczowe jest efektywne odprowadzanie ciepła i potencjalna łatwość regeneracji. Najczęściej spotkamy je w silnikach ciężarówek i maszyn roboczych, gdzie jednostki napędowe pracują pod dużym obciążeniem i przez długi czas. Stosowano je również w wielu starszych konstrukcjach silników osobowych, a także w silnikach o wysokiej mocy cieplnej, gdzie standardowe chłodzenie mogłoby okazać się niewystarczające.
Niektóre nowoczesne silniki o wysokiej mocy również korzystają z tej technologii, doceniając jej zalety w zakresie zarządzania temperaturą. Historycznie, rozwiązania z mokrymi tulejami były powszechne w silnikach Diesla, gdzie wysokie ciśnienia i temperatury panujące w komorze spalania wymagały solidnego systemu chłodzenia. Choć technologia ta ewoluuje, jej podstawowe zasady pozostają niezmienne.
Zalety, które docenisz, i wady, o których musisz wiedzieć – bilans mokrych tulei
Dlaczego inżynierowie wciąż je stosują? Korzyści z doskonałego chłodzenia
Decyzja o zastosowaniu mokrych tulei cylindrowych w projektach silników nie jest przypadkowa. Ich główną zaletą jest wspomniane już doskonałe chłodzenie. Bezpośredni kontakt z płynem chłodzącym pozwala na błyskawiczne odprowadzanie ciepła z najbardziej obciążonych termicznie obszarów cylindra, co przekłada się na stabilniejszą pracę silnika i mniejsze ryzyko przegrzewania, nawet podczas intensywnego użytkowania.
Kolejną istotną korzyścią jest łatwiejsza wymiana. Gdy gładź cylindra ulegnie zużyciu lub uszkodzeniu, wymiana samej tulei jest zazwyczaj prostsza i tańsza niż remont całego bloku silnika. Mechanik może wymienić pojedynczą tuleję lub wszystkie, przywracając silnikowi jego pierwotną sprawność bez konieczności zakupu nowego bloku. Ponadto, jak już wspomniano, technologia ta pozwala na optymalizację materiałową. Blok silnika może być wykonany z lżejszych stopów, takich jak aluminium, podczas gdy tuleje wykonuje się z twardego i odpornego na ścieranie żeliwa. To połączenie pozwala na osiągnięcie dobrego kompromisu między masą a wytrzymałością jednostki napędowej.
Słaby punkt konstrukcji: problemy ze szczelnością i mniejsza sztywność bloku
Niestety, każda technologia ma swoje słabe strony, a mokre tuleje nie są wyjątkiem. Największym wyzwaniem jest konieczność zapewnienia idealnej szczelności. Tuleje muszą być precyzyjnie osadzone w bloku silnika, a ich połączenie z blokiem i głowicą musi być zabezpieczone specjalnymi uszczelkami, zazwyczaj typu O-ring. Uszkodzenie tych uszczelek, spowodowane starzeniem materiału, przegrzewaniem lub niewłaściwym montażem, może prowadzić do niebezpiecznego mieszania się płynu chłodzącego z olejem silnikowym, co jest jedną z najpoważniejszych awarii.
Inną wadą jest mniejsza sztywność konstrukcji bloku silnika. Obecność płaszcza wodnego wokół cylindrów, który jest niezbędny do chłodzenia mokrych tulei, osłabia integralność strukturalną bloku w porównaniu do silników z suchymi tulejami lub blokami monolitycznymi. Może to mieć wpływ na pracę silnika pod ekstremalnymi obciążeniami, choć w większości zastosowań jest to kompensowane przez inne czynniki konstrukcyjne.
"Opadająca tuleja" – jak rozpoznać najpoważniejszą awarię tego systemu?
Pierwsze, subtelne sygnały, których nie możesz zignorować (bulgotanie, twarde węże)

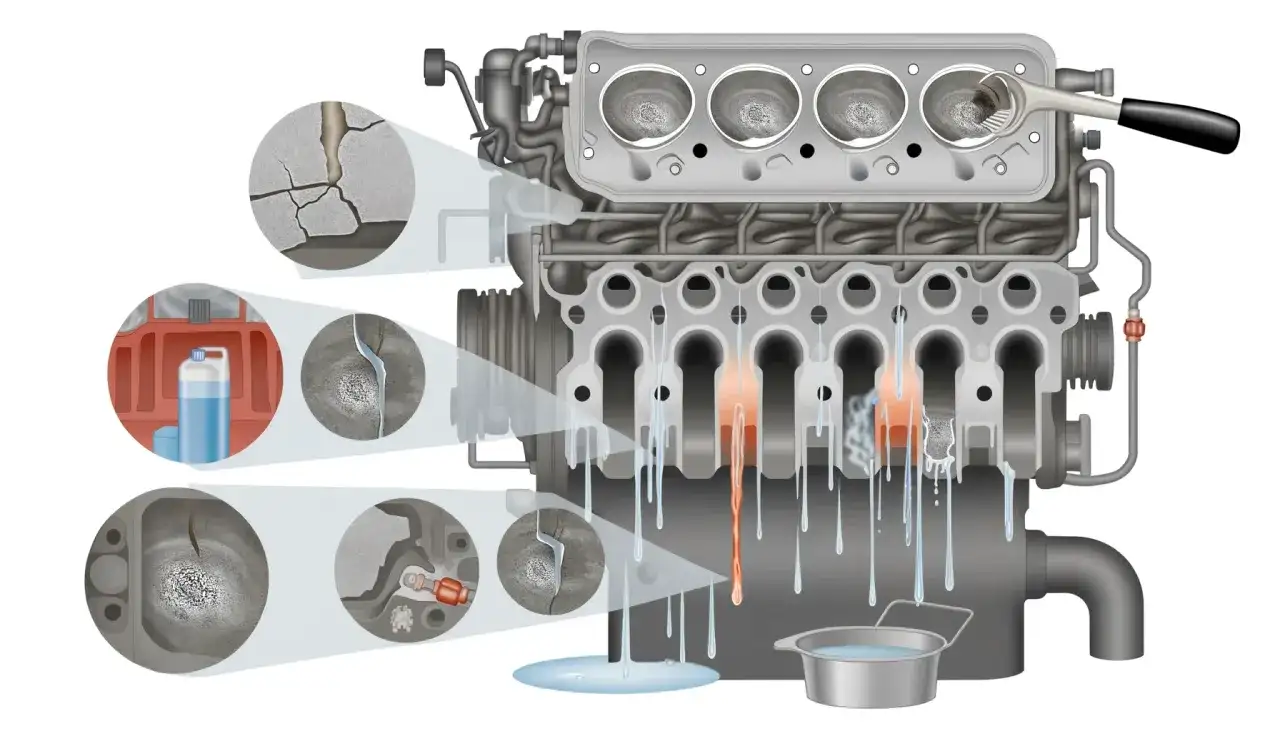

Jedną z najbardziej niepokojących awarii związanych z mokrymi tulejami jest tak zwane "opadanie tulei". Zanim dojdzie do pełnego uszkodzenia, silnik może wysyłać subtelne sygnały ostrzegawcze. Jednym z pierwszych objawów jest bulgotanie w zbiorniczku wyrównawczym układu chłodzenia, które jest spowodowane przedostawaniem się spalin do płynu. Możesz również zauważyć, że węże układu chłodzenia stają się nienaturalnie twarde i naprężone, co świadczy o nadmiernym wzroście ciśnienia.
Często towarzyszy temu również utrata płynu chłodniczego, który może być wypychany przez korek układu pod wpływem rosnącego ciśnienia. Ignorowanie tych objawów może prowadzić do poważniejszych konsekwencji, dlatego ważne jest, aby reagować na nie jak najszybciej. Regularne sprawdzanie poziomu płynu i obserwacja pracy układu chłodzenia to podstawa.
Płyn chłodniczy w oleju lub olej w zbiorniczku – ostateczny dowód na nieszczelność
Gdy uszczelnienia tulei ulegną znacznemu uszkodzeniu, dochodzi do niepożądanego mieszania się płynów. Najbardziej charakterystycznym objawem jest obecność płynu chłodniczego w oleju silnikowym. W takim przypadku olej traci swoje właściwości smarne, a na bagnecie lub korku wlewu oleju można zaobserwować emulsję o konsystencji "majonezu" lub "kawy z mlekiem". Jest to bardzo groźny stan dla silnika, który wymaga natychmiastowej interwencji.
Równie niepokojąca jest sytuacja odwrotna, czyli obecność oleju w płynie chłodniczym. W zbiorniczku wyrównawczym pojawia się wówczas charakterystyczny, ciemny nalot lub nawet "kożuch" na powierzchni płynu. Oznacza to, że olej przedostaje się do układu chłodzenia, co może prowadzić do jego zanieczyszczenia, spadku wydajności chłodzenia i potencjalnego uszkodzenia pompy wody.
Przegrzewanie się silnika jako typowy objaw utraty szczelności
Utrata szczelności w układzie mokrych tulei cylindrowych niemal zawsze prowadzi do problemów z temperaturą silnika. Kiedy spaliny przedostają się do układu chłodzenia, zakłócają jego prawidłowe funkcjonowanie. Pęcherzyki gazu w płynie chłodniczym zmniejszają jego zdolność do absorpcji i transportu ciepła. Ponadto, wysokie ciśnienie spalin może powodować nadmierne obciążenie dla układu, prowadząc do jego rozszczelnienia i wycieków płynu.
W efekcie, nawet przy sprawnym termostacie i wentylatorze, silnik zaczyna się przegrzewać. Wskazówka temperatury płynu chłodniczego regularnie przekracza dopuszczalne wartości, a w skrajnych przypadkach może dojść do zagotowania płynu. Jest to sygnał, że coś jest nie tak i wymaga natychmiastowej diagnostyki.
Czym jest zjawisko kawitacji i jak niszczy tuleje od zewnątrz?
Poza problemami związanymi z wewnętrzną szczelnością, mokre tuleje są narażone na uszkodzenia od zewnątrz, spowodowane zjawiskiem zwanym kawitacją. Jest to proces, który zachodzi w płynie chłodzącym pod wpływem drgań generowanych przez pracujący tłok. Szybkie zmiany ciśnienia w przestrzeni między tuleją a blokiem silnika powodują powstawanie i gwałtowne implodowanie mikroskopijnych pęcherzyków pary wodnej. Te mikroskopijne eksplozje uderzają w powierzchnię tulei, prowadząc do stopniowej erozji materiału. Z czasem zjawisko to może doprowadzić do powstania licznych wżerów, a w skrajnych przypadkach nawet do perforacji ścianki tulei.
Kawitacja jest szczególnie niebezpieczna, ponieważ jest procesem powolnym i trudnym do wykrycia na wczesnym etapie. Jej skutki mogą być jednak katastrofalne dla silnika. Aby zminimalizować ryzyko kawitacji, producenci stosują specjalne dodatki do płynów chłodniczych, które zwiększają napięcie powierzchniowe cieczy i stabilizują jej stan. Ważna jest również regularna wymiana płynu chłodniczego, ponieważ z czasem jego właściwości ochronne maleją.
Naprawa czy wymiana? Przewodnik po skutecznych metodach ratowania silnika
Wymiana uszczelnień tulei – kiedy ta standardowa procedura wystarczy?
W przypadku wystąpienia pierwszych objawów nieszczelności, takich jak niewielkie wycieki płynu chłodniczego lub jego obecność w oleju, pierwszą i często wystarczającą procedurą naprawczą jest wymiana uszczelnień tulei. Są to zazwyczaj specjalne gumowe O-ringi, które umieszcza się na górze i na dole każdej tulei, aby zapobiec przedostawaniu się płynu do kanałów olejowych lub komory spalania. Wymiana ta wymaga jednak demontażu głowicy silnika, co samo w sobie jest pracochłonne.
Po demontażu głowicy mechanik uzyskuje dostęp do górnej części tulei, gdzie może wymienić uszczelki. Należy przy tym pamiętać o dokładnym oczyszczeniu powierzchni styku oraz o prawidłowym osadzeniu nowych uszczelnień. Jest to stosunkowo prosta i niedroga naprawa, o ile problem nie jest zaawansowany. Według danych moto.infor.pl, koszt samych uszczelek jest niewielki, jednak główny koszt stanowi robocizna związana z demontażem i montażem głowicy.
Problem osiadania tulei: na czym polega profesjonalna naprawa w warsztacie?
Najpoważniejszym problemem związanym z mokrymi tulejami jest ich osiadanie, czyli "opadanie". Zjawisko to polega na tym, że tuleja stopniowo obniża swoją pozycję w bloku silnika, tracąc szczelność na styku z uszczelką pod głowicą. Prowadzi to do przedostawania się ciśnienia ze spalania do układu chłodzenia, co omówiliśmy wcześniej. Naprawa tego typu uszkodzenia jest skomplikowana i wymaga specjalistycznych umiejętności oraz narzędzi.
Profesjonalna naprawa zazwyczaj polega na obróbce bloku silnika w celu przygotowania idealnie płaskiej powierzchni, a następnie na precyzyjnym osadzeniu tulei z powrotem na właściwej wysokości, często z użyciem specjalnych pierścieni ustalających lub klejów. W niektórych przypadkach, gdy blok jest zbyt mocno uszkodzony, jedynym rozwiązaniem może być jego wymiana. Problem ten był szczególnie znany w niektórych silnikach 3.0 V6 stosowanych w markach takich jak Opel, Saab czy Renault, gdzie osiadanie tulei było częstą awarią.
Tulejowanie bloku – kiedy regeneracja jest bardziej opłacalna niż wymiana silnika?
W sytuacjach, gdy blok silnika jest już mocno zużyty lub uszkodzony, a wymiana całego silnika byłaby nieopłacalna, alternatywą może być tulejowanie bloku. Jest to proces regeneracji, który polega na usunięciu starych, zużytych tulei (jeśli były to tuleje mokre) lub na przygotowaniu wnętrza cylindrów (jeśli były to tuleje suche lub blok był monolityczny), a następnie na montażu fabrycznie nowych tulei. Dzięki temu można przywrócić silnikowi jego pierwotne parametry.
Tulejowanie bloku jest często bardziej ekonomicznym rozwiązaniem niż zakup nowego lub używanego silnika, zwłaszcza w przypadku starszych lub rzadziej spotykanych jednostek napędowych. Pozwala na zachowanie oryginalnego silnika, co może być ważne dla wartości kolekcjonerskiej lub specyficznych wymagań pojazdu. Jest to jednak proces wymagający dużej precyzji i doświadczenia warsztatu.
Prawidłowy montaż nowych tulei – kluczowe kroki dla zapewnienia szczelności
Niezależnie od tego, czy wymieniamy pojedyncze tuleje, czy przeprowadzamy pełne tulejowanie bloku, prawidłowy montaż jest absolutnie kluczowy dla zapewnienia długotrwałej szczelności i uniknięcia powrotu problemów. Proces ten wymaga nie tylko odpowiednich narzędzi, ale także ścisłego przestrzegania zaleceń producenta silnika.
Kluczowe kroki obejmują:
- Dokładne oczyszczenie powierzchni styku tulei z blokiem oraz bloku z głowicą.
- Precyzyjne pomiary luzów i pasowań, aby upewnić się, że tuleja jest osadzona we właściwej pozycji.
- Zastosowanie odpowiednich uszczelnień (O-ringów) i upewnienie się, że są one prawidłowo zamontowane i zabezpieczone.
- Użycie właściwych momentów dokręcania śrub i nakrętek, zgodnie ze specyfikacją producenta.
- Kontrola po montażu, która może obejmować testy ciśnieniowe układu chłodzenia i smarowania.
Każdy etap musi być wykonany z najwyższą starannością, ponieważ nawet drobne niedociągnięcia mogą skutkować poważnymi awariami w przyszłości.
Ile naprawdę kosztuje naprawa mokrych tulei? Analiza wydatków krok po kroku
Ceny części: koszt tulei, uszczelnień i uszczelki pod głowicą
Koszt naprawy silnika z mokrymi tulejami cylindrowymi może być znaczący, a ceny części stanowią istotną część całkowitego wydatku. Sama wymiana lub regeneracja jednej tulei, w zależności od jej typu, materiału i dostępności, może kosztować od kilkuset do ponad 1500 złotych. Należy pamiętać, że w większości przypadków, jeśli jeden cylinder wykazuje problemy, zaleca się wymianę lub regenerację wszystkich tulei, aby zapewnić równomierne parametry pracy silnika.
Do tego dochodzą koszty innych niezbędnych części. Zestaw uszczelnień tulei (O-ringów) zazwyczaj nie jest drogi, ale jego cena może wzrosnąć, jeśli kupujemy części renomowanych producentów. Kluczowym elementem jest również uszczelka pod głowicą, której wymiana jest często konieczna przy pracach związanych z tulejami. Jej cena waha się od kilkudziesięciu do kilkuset złotych, w zależności od modelu samochodu i jakości wykonania.
Robocizna – dlaczego to tak duża część całkowitego kosztu naprawy?
Koszty robocizny stanowią zazwyczaj największą część całkowitego kosztu naprawy silnika z problemami mokrych tulei. Jest to spowodowane złożonością i czasochłonnością tych prac. Demontaż silnika z pojazdu, jego rozebranie, precyzyjna obróbka bloku (w przypadku osiadania tulei), montaż nowych elementów, a następnie ponowne złożenie wszystkiego i uruchomienie silnika to wszystko wymaga wielu godzin pracy wykwalifikowanego mechanika.
Szczególnie pracochłonne jest wspomniane już "opadanie tulei", które wymaga specjalistycznej obróbki bloku. Nawet prosta wymiana uszczelnień, choć sama w sobie nie jest ekstremalnie skomplikowana, wymaga demontażu wielu elementów silnika i osprzętu, co również przekłada się na wysokie koszty robocizny. Dlatego też, planując taką naprawę, należy liczyć się ze znacznym wydatkiem.
Dodatkowe, ale konieczne wydatki: planowanie głowicy, nowe śruby, płyny eksploatacyjne
Oprócz kosztów samych tulei, uszczelek i robocizny, należy uwzględnić szereg innych, często pomijanych, ale koniecznych wydatków. Jednym z nich jest planowanie głowicy silnika. Po demontażu głowicy, jej powierzchnia styku z blokiem mogła ulec deformacji, zwłaszcza w wyniku przegrzewania. Planowanie głowicy przywraca jej idealną płaskość, co jest niezbędne do zapewnienia prawidłowej pracy nowej uszczelki pod głowicą.
Kolejnym wydatkiem są nowe śruby, zwłaszcza śruby głowicy. Wiele z nich jest jednokrotnego użytku i po dokręceniu osiągają swoją maksymalną wytrzymałość. Ich ponowne użycie może prowadzić do osłabienia połączenia i wycieków. Nie można również zapomnieć o płynach eksploatacyjnych po zakończeniu naprawy konieczne będzie uzupełnienie lub wymiana oleju silnikowego i płynu chłodniczego. Te dodatkowe koszty mogą znacząco zwiększyć całkowity rachunek za naprawę.
Jak dbać o silnik z mokrymi tulejami, aby zminimalizować ryzyko awarii?
Rola jakości płynu chłodniczego i regularnej wymiany
Kluczowym elementem dbania o silnik wyposażony w mokre tuleje cylindrowe jest odpowiednia pielęgnacja układu chłodzenia. Jakość płynu chłodniczego ma fundamentalne znaczenie. Dobry płyn nie tylko zapobiega zamarzaniu i przegrzewaniu, ale także zawiera inhibitory korozji i dodatki antykawitacyjne. Te ostatnie są szczególnie ważne dla ochrony zewnętrznych powierzchni mokrych tulei przed erozją. Używanie wody zamiast dedykowanego płynu chłodniczego jest prostą drogą do przyspieszenia procesów korozyjnych i kawitacyjnych.
Równie ważna jest regularna wymiana płynu chłodniczego. Z czasem dodatki ochronne w płynie ulegają zużyciu, a jego właściwości antykorozyjne i antykawitacyjne maleją. Producenci zazwyczaj zalecają wymianę płynu co 2-5 lat lub po określonym przebiegu kilometrów. Przestrzeganie tych zaleceń pozwala utrzymać układ chłodzenia w dobrej kondycji i chronić cenne elementy silnika.
Monitorowanie temperatury pracy i ciśnienia w układzie chłodzenia
Regularne monitorowanie temperatury pracy silnika jest prostym, ale skutecznym sposobem na wczesne wykrycie potencjalnych problemów. Wskazówka temperatury na desce rozdzielczej powinna znajdować się w swoim normalnym zakresie. Nagłe skoki temperatury lub jej stałe utrzymywanie się na wysokim poziomie mogą świadczyć o problemach z układem chłodzenia, w tym o nieszczelnościach związanych z tulejami. Warto również zwracać uwagę na zachowanie węży układu chłodzenia nadmierne twardnienie może wskazywać na wzrost ciśnienia.
W nowoczesnych pojazdach można również spotkać systemy diagnostyczne informujące o ciśnieniu w układzie chłodzenia. Zbyt wysokie ciśnienie, podobnie jak wysoka temperatura, może być sygnałem ostrzegawczym. Szybka reakcja na te symptomy pozwala na uniknięcie poważniejszych uszkodzeń silnika i związanych z nimi kosztownych napraw.
Przeczytaj również: Zbrojenia budowlane: Jak poprawić wytrzymałość betonu w konstrukcjach
Czy styl jazdy ma wpływ na żywotność uszczelnień tulei?
Choć może się to wydawać nieoczywiste, styl jazdy może mieć pewien wpływ na żywotność uszczelnień mokrych tulei cylindrowych. Gwałtowne zmiany obciążenia silnika, zwłaszcza gdy jednostka napędowa jest zimna, mogą powodować nadmierne naprężenia termiczne i mechaniczne. Ciągłe eksploatowanie silnika na bardzo wysokich obrotach lub pod dużym obciążeniem, bez odpowiedniego czasu na schłodzenie, również może przyspieszać zużycie elementów.
Unikanie ekstremalnych przeciążeń, zwłaszcza podczas zimnego rozruchu, oraz dbanie o regularne przeglądy i wymianę płynów eksploatacyjnych, to najlepsze, co można zrobić, aby zapewnić długą i bezproblemową pracę silnika. Prawidłowa eksploatacja, zgodna z zaleceniami producenta, jest kluczem do zachowania jego sprawności na lata.
