Głowica silnika to jeden z tych elementów, o których często zapominamy, dopóki nie pojawią się problemy. A przecież to właśnie ona stanowi niejako serce i mózg każdej jednostki napędowej, zamykając przestrzeń roboczą cylindrów i będąc miejscem, gdzie rodzi się moc. Zrozumienie jej budowy i funkcji jest kluczowe nie tylko dla mechaników, ale także dla każdego pasjonata motoryzacji, który chce zgłębić tajniki działania silnika spalinowego.
Głowica silnika to serce i mózg każdej jednostki napędowej
- Głowica silnika zamyka przestrzeń roboczą cylindra i jest miejscem spalania mieszanki.
- Stanowi obudowę dla kluczowych elementów układu rozrządu, takich jak zawory i wałki rozrządu.
- Odpowiada za przepływ gazów (dolot i wylot) oraz efektywne odprowadzanie ciepła.
- Wykonana jest najczęściej ze stopów aluminium lub żeliwa, co wpływa na jej właściwości.
- Współczesne konstrukcje różnią się liczbą zaworów (np. 8V, 16V) i umiejscowieniem wałków rozrządu (SOHC, DOHC).
- Jej prawidłowe połączenie z blokiem silnika za pomocą uszczelki jest kluczowe dla szczelności i pracy silnika.
Dlaczego głowica to serce i mózg Twojego silnika
Rola głowicy w funkcjonowaniu jednostki napędowej
Głowica silnika to element o fundamentalnym znaczeniu, będący jednym z najbardziej obciążonych termicznie i mechanicznie komponentów w całym silniku. Jej podstawową funkcją jest zamykanie od góry przestrzeni roboczej cylindrów, tworząc wraz z tłokiem i ściankami cylindra komory spalania. To właśnie w tych komorach dochodzi do zapłonu mieszanki paliwowo-powietrznej, generując energię napędzającą pojazd. Ponadto, głowica pełni rolę obudowy dla kluczowych elementów układu rozrządu, takich jak zawory i często wałki rozrządu, które precyzyjnie sterują dopływem świeżej mieszanki i odpływem spalin. Zapewnia również drożność kanałów dolotowych i wylotowych, niezbędnych do prawidłowego napełniania i opróżniania cylindrów. Nie można zapomnieć o jej roli w odprowadzaniu nadmiaru ciepła, co jest kluczowe dla utrzymania optymalnej temperatury pracy silnika. Głowica stanowi również platformę montażową dla szeregu osprzętu silnika, od świec zapłonowych po wtryskiwacze i czujniki.
Jakie kluczowe procesy zachodzą właśnie w głowicy?
W głowicy silnika zachodzą procesy kluczowe dla cyklu pracy jednostki napędowej. To tutaj odbywa się napełnianie cylindra świeżą mieszanką paliwowo-powietrzną przez otwarte zawory ssące, a następnie jej sprężanie przez ruchomy tłok. W górnej części komory spalania, znajdującej się w głowicy, następuje zapłon mieszanki, co prowadzi do gwałtownego wzrostu ciśnienia i wykonania pracy przez tłok. Po spaleniu, otwierają się zawory wydechowe, umożliwiając odprowadzenie spalin z cylindra. Cały ten złożony proces wymaga precyzyjnego sterowania czasem otwarcia i zamknięcia zaworów, za co odpowiada układ rozrządu zintegrowany z głowicą. Według danych ZPE.gov.pl, głowica silnika zamyka przestrzeń roboczą cylindra i jest miejscem spalania mieszanki. Stanowi obudowę dla kluczowych elementów układu rozrządu, takich jak zawory i wałki rozrządu. Odpowiada za przepływ gazów (dolot i wylot) oraz efektywne odprowadzanie ciepła. Jej prawidłowe połączenie z blokiem silnika za pomocą uszczelki jest kluczowe dla szczelności i pracy silnika.

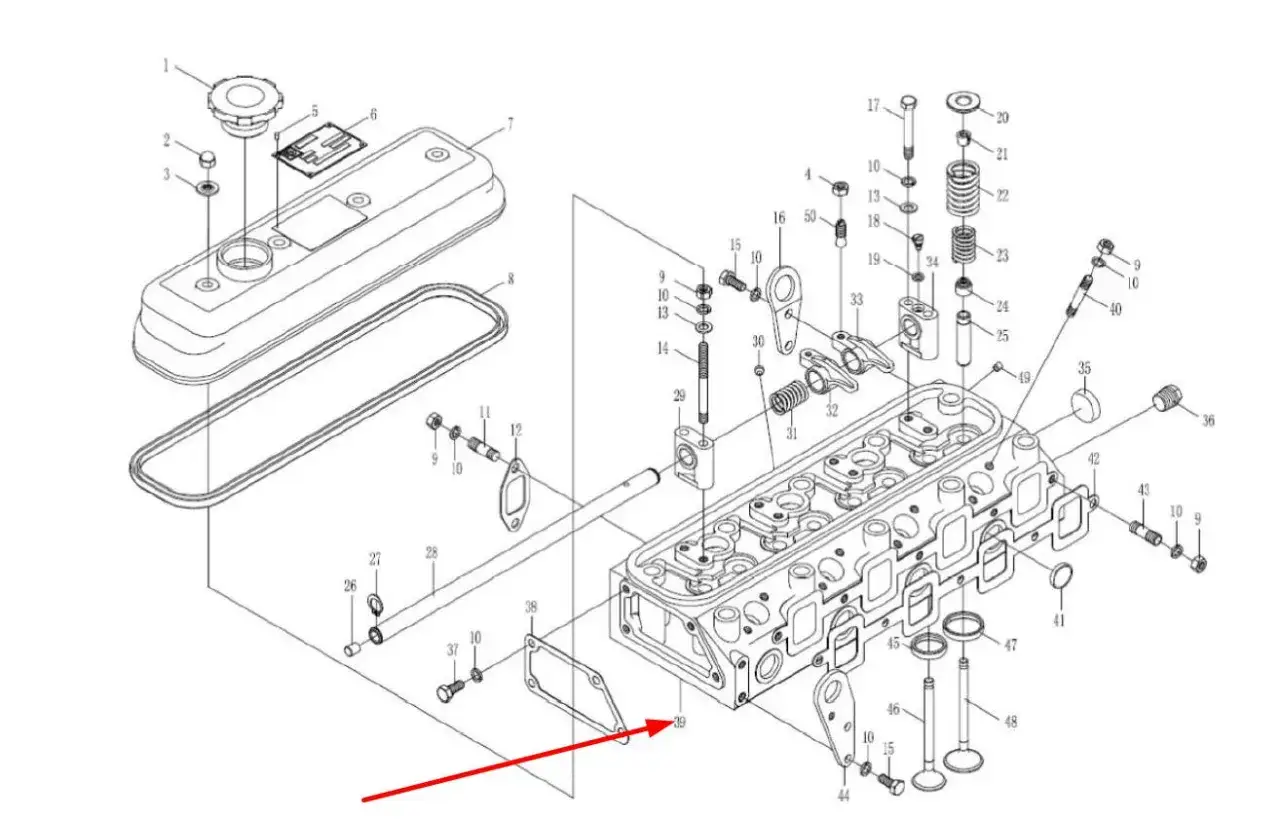

Anatomia głowicy silnika rozkładamy ją na czynniki pierwsze
Korpus fundament całej konstrukcji
Korpus głowicy stanowi jej podstawę i główną masę. Najczęściej wykonuje się go ze stopów aluminium, na przykład z dodatkiem krzemu. Aluminium jest cenione za swoje doskonałe właściwości termoprzewodzące, co jest niezwykle ważne w silniku generującym wysokie temperatury. Alternatywnie, w starszych konstrukcjach lub w silnikach o dużej mocy, stosuje się żeliwo, które zapewnia większą sztywność i wytrzymałość mechaniczną, choć jest cięższe i gorzej przewodzi ciepło.
Komory spalania tam, gdzie rodzi się moc
Komory spalania to precyzyjnie ukształtowane przestrzenie w dennej części głowicy. Ich kształt ma ogromny wpływ na proces spalania, mieszanie się mieszanki paliwowo-powietrznej oraz efektywność energetyczną silnika. To właśnie tutaj dochodzi do zapłonu i uwolnienia energii.
Kanały dolotowe i wylotowe drogi oddechowe silnika
Kanały dolotowe służą do doprowadzania świeżej mieszanki paliwowo-powietrznej (lub samego powietrza w silnikach Diesla) do cylindrów. Z kolei kanały wylotowe odprowadzają z nich gorące spaliny po procesie spalania. Ich kształt i średnica są projektowane tak, aby zoptymalizować przepływ gazów w całym zakresie obrotów silnika.
Płaszcz wodny i kanały olejowe system chłodzenia i smarowania
Wewnątrz korpusu głowicy biegnie skomplikowana sieć kanałów. Płaszcz wodny, wypełniony płynem chłodzącym, otacza najgorętsze części głowicy, odprowadzając ciepło i zapobiegając przegrzewaniu. Kanały olejowe natomiast dostarczają olej do smarowania elementów ruchomych, takich jak wałki rozrządu czy zawory.
Układ rozrządu w głowicy precyzyjny mechanizm sterujący

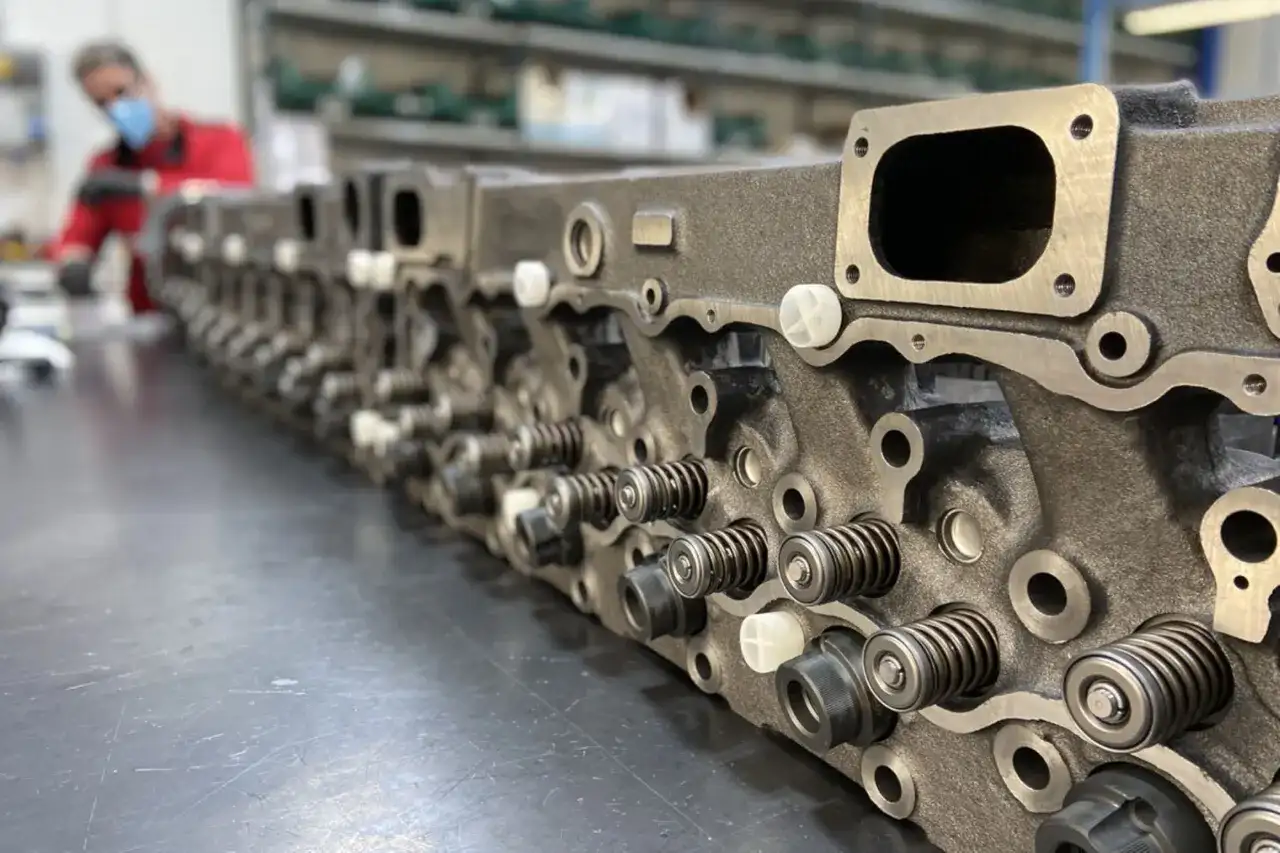

Zawory ssące i wydechowe wrota do cylindrów
Zawory, często nazywane grzybkami, są kluczowymi elementami sterującymi przepływem gazów w cylindrze. Zawory ssące otwierają się, aby wpuścić mieszankę paliwowo-powietrzną, a zawory wydechowe otwierają się, aby wypuścić spaliny. Ich prawidłowe działanie jest absolutnie niezbędne dla pracy silnika.
Prowadnice i gniazda zaworowe dlaczego ich stan jest krytyczny?
Prowadnice zaworowe to tuleje, w których poruszają się trzonki zaworów. Zapewniają one precyzyjne i pionowe prowadzenie zaworu, zapobiegając jego przechylaniu się. Gniazda zaworowe to precyzyjnie obrobione powierzchnie w głowicy, do których dociskają się przylgnie zaworów, zapewniając szczelność komory spalania. Zużycie prowadnic lub uszkodzenie gniazd zaworowych prowadzi do utraty kompresji i problemów z pracą silnika.
Sprężyny zaworowe i uszczelniacze mali, ale niezbędni pomocnicy
Sprężyny zaworowe odpowiadają za szybkie i pewne domknięcie zaworów po tym, jak krzywka wałka rozrządu przestanie na nie naciskać. Uszczelniacze zaworowe, umieszczone na trzonkach zaworów, zapobiegają przedostawaniu się nadmiaru oleju silnikowego do komory spalania, gdzie mógłby ulec spaleniu.
Wałek (lub wałki) rozrządu mózg operacji
Wałek rozrządu, wyposażony w specjalnie wyprofilowane krzywki, jest sercem układu rozrządu. Obracając się, krzywki naciskają na elementy wykonawcze (popychacze, dźwigienki), które z kolei otwierają zawory w ściśle określonych momentach cyklu pracy silnika.
Popychacze i dźwigienki zaworowe jak siła jest przenoszona?
Popychacze i dźwigienki zaworowe to elementy pośredniczące, które przenoszą ruch obrotowy wałka rozrządu na ruch posuwisto-zwrotny zaworów. W zależności od konstrukcji silnika, mogą występować różne konfiguracje tych elementów, mające na celu precyzyjne i efektywne sterowanie pracą zaworów.
Z czego wykonana jest głowica i dlaczego ma to znaczenie?
Stopy aluminium vs. żeliwo wady i zalety obu rozwiązań
Współczesne głowice silnikowe najczęściej wykonuje się ze stopów aluminium, często wzbogaconych o krzem. Aluminium jest materiałem lekkim i charakteryzuje się doskonałym przewodnictwem cieplnym, co ułatwia efektywne chłodzenie silnika. Z tego powodu jest ono preferowane w większości nowoczesnych jednostek napędowych, zwłaszcza tych zorientowanych na osiągi i niską masę. Żeliwo, choć cięższe i gorzej przewodzące ciepło, oferuje wyższą sztywność i wytrzymałość mechaniczną. Z tego powodu bywa stosowane w silnikach Diesla o dużej pojemności skokowej lub w starszych konstrukcjach, gdzie priorytetem była niezawodność i odporność na wysokie ciśnienia.
Jak materiał wpływa na wagę, chłodzenie i wytrzymałość silnika?
Wybór materiału do produkcji głowicy ma bezpośredni wpływ na kilka kluczowych parametrów silnika. Lżejsze głowice aluminiowe przyczyniają się do zmniejszenia całkowitej masy pojazdu, co pozytywnie wpływa na jego osiągi i zużycie paliwa. Lepsze właściwości termoprzewodzące aluminium ułatwiają odprowadzanie ciepła, co jest kluczowe dla utrzymania silnika w optymalnej temperaturze pracy i zapobiegania jego przegrzewaniu. Z kolei większa sztywność żeliwnych głowic może być zaletą w silnikach generujących bardzo wysokie ciśnienia w cylindrach, zapewniając większą stabilność konstrukcji.
Jeden silnik, różne głowice jakie są najważniejsze typy?
Głowica 8V a 16V co w praktyce oznaczają te liczby?
Liczba "V" w oznaczeniu głowicy odnosi się do liczby zaworów przypadających na jeden cylinder. Głowice 8-zaworowe (8V) posiadają zazwyczaj po jednym zaworze ssącym i jednym wydechowym na cylinder. Głowice wielozaworowe, najczęściej 16-zaworowe (16V), mają po dwa zawory ssące i dwa wydechowe. Większa liczba zaworów pozwala na bardziej efektywne napełnianie cylindra świeżą mieszanką i szybsze usuwanie spalin, co przekłada się na lepsze osiągi, zwłaszcza przy wyższych obrotach silnika, oraz na poprawę jego sprawności.
SOHC vs DOHC czym różni się głowica z jednym i dwoma wałkami rozrządu?
Oznaczenia SOHC (Single Overhead Camshaft) i DOHC (Double Overhead Camshaft) odnoszą się do liczby wałków rozrządu umieszczonych w głowicy. W konstrukcji SOHC znajduje się jeden wałek rozrządu, który zazwyczaj steruje zarówno zaworami ssącymi, jak i wydechowymi za pomocą dźwigienek. W głowicach DOHC mamy dwa wałki rozrządu jeden dedykowany zaworom ssącym, a drugi zaworom wydechowym. Takie rozwiązanie pozwala na bardziej precyzyjne sterowanie pracą zaworów i często umożliwia zastosowanie większej liczby zaworów na cylinder, co przekłada się na lepsze osiągi.
Głowice chłodzone cieczą i powietrzem która konstrukcja dominuje i dlaczego?
Głowice silnikowe mogą być chłodzone na dwa główne sposoby. Chłodzenie cieczą, z wykorzystaniem wspomnianego wcześniej płaszcza wodnego, jest obecnie dominującą metodą w większości samochodów osobowych i dostawczych. Zapewnia ono równomierne i efektywne odprowadzanie ciepła z całej powierzchni głowicy. Głowice chłodzone powietrzem, zazwyczaj posiadające zewnętrzne żebrowanie zwiększające powierzchnię oddawania ciepła, były popularne w starszych konstrukcjach (np. Fiat 126p) lub w motocyklach. Są one prostsze konstrukcyjnie, ale mniej efektywne w odprowadzaniu ciepła, co ogranicza ich zastosowanie w nowoczesnych, mocnych silnikach.
Połączenie z blokiem silnika rola uszczelki pod głowicą
Dlaczego uszczelka pod głowicą jest tak ważnym elementem?
Uszczelka podgłowicowa to kluczowy element zapewniający szczelność połączenia pomiędzy blokiem silnika a głowicą. Jej zadaniem jest niedopuszczenie do przedostawania się mieszanki paliwowo-powietrznej z komory spalania do układu chłodzenia lub smarowania, a także zapobieganie wyciekom płynu chłodzącego i oleju na zewnątrz silnika. Jest to element pracujący w ekstremalnych warunkach ciśnienia i temperatury, dlatego jej stan techniczny ma fundamentalne znaczenie dla prawidłowej pracy jednostki napędowej.
Jak prawidłowe dokręcenie śrub głowicy gwarantuje szczelność?
Szczelność połączenia głowicy z blokiem silnika zależy nie tylko od jakości samej uszczelki, ale również od prawidłowego montażu. Śruby mocujące głowicę muszą być dokręcone z odpowiednim momentem obrotowym i w ściśle określonej kolejności, zgodnie ze specyfikacją producenta silnika. Zapewnia to równomierne dociśnięcie głowicy do bloku i uszczelki, gwarantując trwałość i szczelność połączenia przez długi czas eksploatacji.
Co jeszcze znajdziemy w głowicy? Osprzęt i jego lokalizacja
Gniazda świec zapłonowych i żarowych
W głowicy silnika znajdują się gwintowane otwory, czyli gniazda, przeznaczone do montażu świec zapłonowych w silnikach benzynowych (ZI) lub świec żarowych w silnikach Diesla (ZS). Świece te są odpowiedzialne za zainicjowanie procesu spalania mieszanki w cylindrze.
Montaż wtryskiwaczy paliwa
W silnikach z wtryskiem paliwa, zarówno benzynowych, jak i Diesla, w głowicy znajdują się miejsca montażowe dla wtryskiwaczy. Wtryskiwacze precyzyjnie dozują paliwo bezpośrednio do komory spalania lub do kolektora dolotowego, zapewniając optymalne warunki do spalania.
Lokalizacja kluczowych czujników
Głowica silnika jest również miejscem montażu wielu ważnych czujników. Mogą to być na przykład czujniki temperatury cieczy chłodzącej, które informują sterownik silnika o aktualnym stanie termicznym jednostki, czy czujniki ciśnienia oleju, monitorujące jego poziom w układzie smarowania. Dane z tych czujników są kluczowe dla prawidłowego działania systemu zarządzania silnikiem.
