Spawanie stali zbrojeniowej to temat, który w branży budowlanej budzi wiele pytań i, nie ukrywajmy, pewnych kontrowersji. Czy jest to w ogóle dopuszczalne, a jeśli tak, to na jakich warunkach? Jako inżynier z wieloletnim doświadczeniem, często spotykam się z niepewnością wykonawców i projektantów w tej kwestii. Ten artykuł ma na celu dostarczyć wyczerpujących informacji na temat możliwości spawania zbrojenia w świetle polskich przepisów i norm technicznych, kładąc silny nacisk na bezpieczeństwo i zgodność z prawem budowlanym. Bo przecież ostatecznie chodzi o bezpieczeństwo każdej konstrukcji, którą budujemy.
Spawanie zbrojenia w budownictwie: tak, ale pod ścisłymi warunkami
- Spawanie zbrojenia jest dopuszczalne w Polsce zgodnie z normą PN-EN ISO 17660.
- Kluczowa jest spawalność stali, oznaczana symbolem "S" (np. B500SP) i równoważnikiem węgla (CEV < 0,50%).
- Wyróżnia się złącza nośne (wymagające kwalifikacji i technologii) oraz montażowe (sczepne).
- Spawanie musi być przewidziane w projekcie budowlanym i wykonywane przez wykwalifikowanych spawaczy.
- Niewłaściwe spawanie prowadzi do utraty właściwości mechanicznych i zagrożenia bezpieczeństwa.
- Alternatywy to wiązanie drutem lub nowoczesne złącza mechaniczne.
Czy spawanie zbrojenia to dobry pomysł? Poznaj fakty, zanim podejmiesz decyzję na budowie
Mit mocnego połączenia: Dlaczego nieprawidłowo pospawane pręty mogą być tykającą bombą?
Muszę od razu rozwiać pewien popularny mit. Spawanie prętów zbrojeniowych nie zawsze oznacza mocniejsze połączenie. Wręcz przeciwnie, jeśli proces ten zostanie przeprowadzony nieprawidłowo, może doprowadzić do poważnych konsekwencji. Przegrzanie stali podczas spawania zmienia jej mikrostrukturę. W miejscu spawania dochodzi do niekorzystnych przemian, które prowadzą do utraty pierwotnych właściwości mechanicznych stali staje się krucha, a połączenie podatne na pękanie. W skrajnych przypadkach takie połączenie może nie wytrzymać obciążeń, do których zostało zaprojektowane, stanowiąc realne zagrożenie dla bezpieczeństwa całej konstrukcji żelbetowej. To nie są teoretyczne rozważania, to fakty, które wynikają z fizyki materiałów i wieloletnich obserwacji praktycznych.
Odpowiedź wprost: Tak, ale tylko przy spełnieniu rygorystycznych warunków
Odpowiedź na fundamentalne pytanie, czy spawanie stali zbrojeniowej jest dopuszczalne w Polsce, brzmi: tak. Jednakże, to "tak" jest obwarowane ściśle określonymi zasadami i rygorystycznymi warunkami. Spawanie zbrojenia nie jest czynnością dowolną; musi być przeprowadzone zgodnie z obowiązującymi normami i przepisami, aby nie naruszyć wytrzymałości, sztywności i, co najważniejsze, bezpieczeństwa konstrukcji żelbetowej. Zaniedbanie tych warunków może prowadzić do katastrofalnych skutków, dlatego tak ważne jest zrozumienie i przestrzeganie wytycznych, które regulują ten proces.
Spawanie zbrojenia w świetle polskich przepisów: Co musisz wiedzieć o normie PN-EN ISO 17660?
PN-EN ISO 17660: Biblia spawania stali zbrojeniowej w pigułce
Kluczowym dokumentem, który reguluje proces spawania stali zbrojeniowej w Polsce, jest norma PN-EN ISO 17660. Jej znaczenie jest nie do przecenienia, ponieważ jest ona bezpośrednio powołana w Eurokodzie 2 (PN-EN 1992-1-1), który stanowi podstawę projektowania konstrukcji żelbetowych. To oznacza, że norma PN-EN ISO 17660 jest nie tylko technicznym przewodnikiem, ale również prawną podstawą dla wszelkich prac spawalniczych w zbrojeniu. Bez jej znajomości i stosowania, jakiekolwiek spawanie prętów zbrojeniowych można uznać za działanie niezgodne z prawem i sztuką budowlaną.

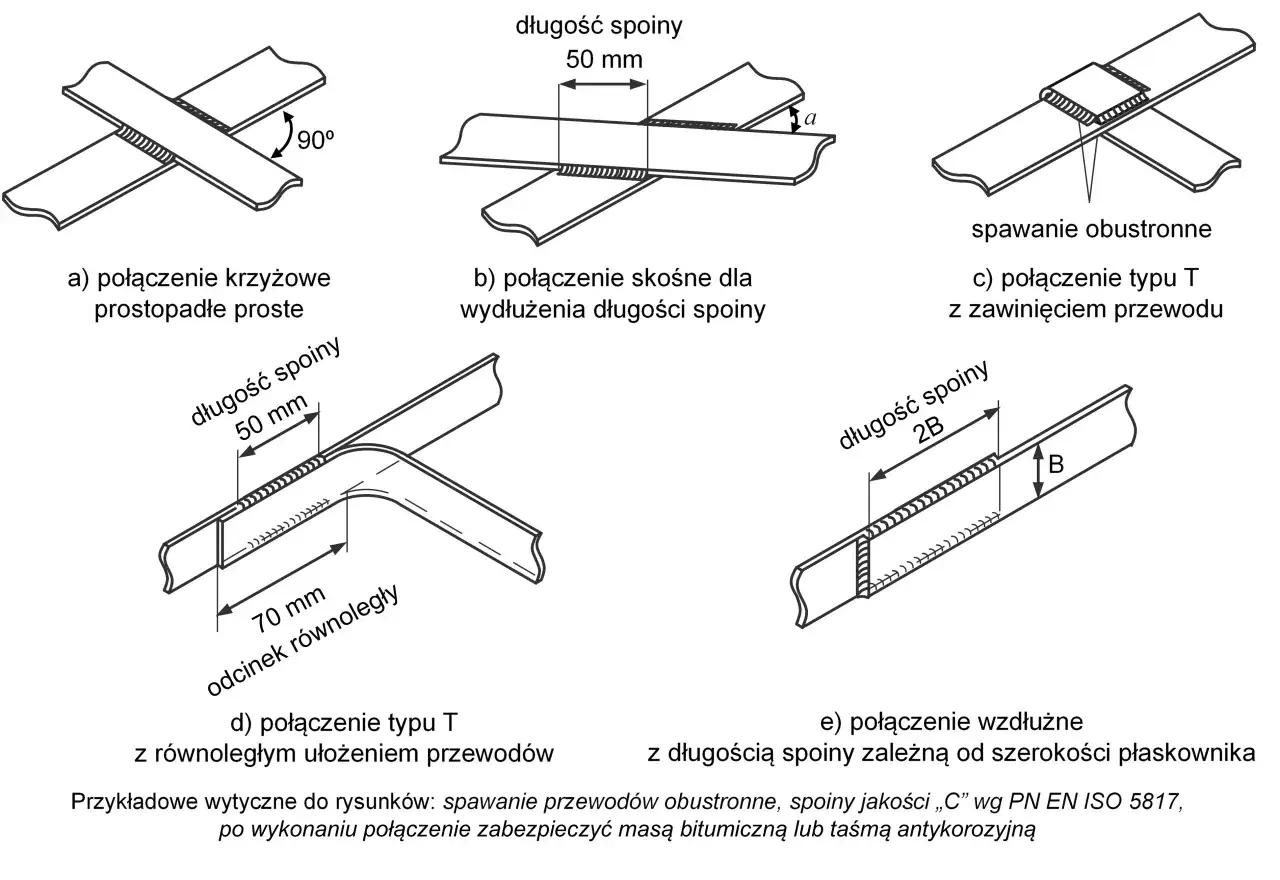

Złącza nośne a sczepne (montażowe) – kluczowa różnica, która wpływa na wymagania
Norma PN-EN ISO 17660 precyzyjnie rozróżnia dwa główne rodzaje złączy spawanych, co ma fundamentalne znaczenie dla sposobu ich wykonania i wymagań:
- Złącza nośne: Są to połączenia, które przenoszą obciążenia konstrukcyjne. Wymagają one bezwzględnego stosowania kwalifikowanej technologii spawania (WPQR Welding Procedure Qualification Record), która potwierdza, że dana procedura spawania spełnia wymagania norm. Dodatkowo, złącza te mogą być wykonywane wyłącznie przez spawaczy posiadających odpowiednie uprawnienia. Ich wykonanie jest procesem ściśle kontrolowanym.
- Złącza nienośne (montażowe/sczepne): Ich głównym celem jest jedynie stabilizacja szkieletu zbrojenia na czas betonowania. Nie przenoszą one obciążeń konstrukcyjnych. Wymagania dotyczące ich wykonania są znacznie mniej rygorystyczne, co jednak nie zwalnia z pewnych podstawowych zasad bezpieczeństwa.
Zrozumienie tej różnicy jest kluczowe, ponieważ od niej zależą dalsze kroki związane z kwalifikacją spawacza, technologią oraz dokumentacją prac.
Rola projektu budowlanego: Kiedy spawanie jest legalne, a kiedy to samowola budowlana?
Niezwykle ważnym aspektem, który często bywa pomijany, jest konieczność uwzględnienia spawania zbrojenia już na etapie projektowania. Spawanie zbrojenia musi być bezwzględnie przewidziane w projekcie budowlanym. Projektant, decydując o takiej metodzie łączenia prętów, musi to jasno zaznaczyć, określając jednocześnie wymagania dotyczące gatunku stali, technologii spawania oraz kwalifikacji wykonawców. Brak takiego zapisu w projekcie budowlanym może skutkować uznaniem prac spawalniczych za samowolę budowlaną, co wiąże się z poważnymi konsekwencjami prawnymi, koniecznością rozbiórki lub przeróbek, a przede wszystkim zagraża bezpieczeństwu konstrukcji.
Nie każda stal nadaje się do spawania: Jak rozpoznać spawalne pręty zbrojeniowe?
Tajemnica oznaczeń: Co kryje się za symbolami B500SP, B500B i B500A?
Nie wszystkie pręty zbrojeniowe, które widzimy na budowie, nadają się do spawania. Kluczem do rozpoznania spawalnych gatunków stali są ich oznaczenia. Na co zwrócić uwagę? Przede wszystkim na symbol "S" w nazwie gatunku. Przykładowo, stal oznaczona jako BSt500S lub popularna w Polsce B500SP (gdzie "SP" oznacza "spawalna") jest projektowana z myślą o możliwości spawania. Kontrastuje to z gatunkami takimi jak B500A, które nie są uznawane za spawalne. Spawanie stali B500A jest niedopuszczalne i może prowadzić do wspomnianych wcześniej problemów z kruchością i utratą wytrzymałości. Zawsze należy dokładnie sprawdzić oznaczenia na prętach, aby mieć pewność, z jakim materiałem mamy do czynienia.
- B500SP / BSt500S: Stale z oznaczeniem "S" lub "SP" są przeznaczone do spawania.
- B500A: Stale bez oznaczenia "S" zazwyczaj nie są spawalne i nie powinny być spawane.
Równoważnik węgla (CEV): Techniczny wskaźnik, który decyduje o możliwości spawania
Poza symbolicznym oznaczeniem, kluczowym kryterium technicznym decydującym o spawalności stali jest jej skład chemiczny, a konkretnie zawartość pierwiastków, które wpływają na jej hartowność. Najważniejszym wskaźnikiem jest tutaj równoważnik węgla (CEV Carbon Equivalent Value). Norma PN-EN ISO 17660 jasno określa, że dla stali zbrojeniowej dopuszczalnej do spawania, wartość CEV nie może przekroczyć 0,50%. Im niższa wartość CEV, tym stal jest bardziej odporna na tworzenie struktury hartowanej podczas spawania, co przekłada się na jej większą spawalność i mniejsze ryzyko wystąpienia wad. Producenci stali zbrojeniowej podają szczegółowe dane dotyczące składu chemicznego i CEV dla swoich produktów, co pozwala na weryfikację ich spawalności.
Jak na budowie sprawdzić, z jaką stalą masz do czynienia? Praktyczne wskazówki
Weryfikacja rodzaju stali zbrojeniowej na budowie może odbywać się na kilka sposobów:
- Wizualna inspekcja oznaczeń: Zawsze dokładnie sprawdzaj oznaczenia wybite na powierzchni prętów. Powinny one zawierać symbol gatunku stali (np. B500SP).
- Dokumentacja dostawcy: Poproś dostawcę stali o certyfikat zgodności lub deklarację właściwości użytkowych, gdzie powinny być podane informacje o gatunku stali, jej właściwościach mechanicznych oraz składzie chemicznym (w tym CEV).
- Konsultacja z projektantem: W razie wątpliwości co do rodzaju stali lub możliwości jej spawania, zawsze skonsultuj się z projektantem konstrukcji.
- Zrozumienie implikacji CEV: Pamiętaj, że nawet stal oznaczona jako spawalna, jeśli ma zbyt wysoki równoważnik węgla, może sprawiać problemy.
Kwalifikacje i technologia: Kto i jak może spawać zbrojenie, by było to bezpieczne?
Dlaczego spawacz z uprawnieniami to absolutna podstawa?
Prace spawalnicze przy zbrojeniu, szczególnie te dotyczące złączy nośnych, to zadanie dla profesjonalistów. Wykwalifikowany personel to absolutna podstawa bezpieczeństwa. Złącza nośne mogą być wykonywane wyłącznie przez spawaczy posiadających odpowiednie uprawnienia, potwierdzone stosownymi certyfikatami. Brak takich uprawnień dyskwalifikuje wykonawcę i stawia pod znakiem zapytania jakość oraz bezpieczeństwo połączenia. To inwestycja w spokój i pewność, że konstrukcja będzie spełniać swoje zadanie przez lata.
Metody spawania prętów: Jakie techniki są dopuszczone dla złączy nośnych?
Dla złączy nośnych norma PN-EN ISO 17660 dopuszcza stosowanie określonych metod spawania oraz materiałów spawalniczych, na przykład odpowiednio dobranych elektrod. Kluczowe jest jednak nie tylko to, czym spawamy, ale również jak. Niezbędne jest stosowanie kwalifikowanej technologii spawania (WPQR). Jest to dokument potwierdzający, że konkretna procedura spawania została przetestowana i spełnia wszystkie wymagania normatywne dla danego gatunku stali i rodzaju złącza. WPQR jest opracowywany na podstawie prób i badań, a jego posiadanie gwarantuje, że spawanie zostanie wykonane w sposób zapewniający wymaganą wytrzymałość i jakość połączenia. Bez WPQR spawanie złączy nośnych jest niedopuszczalne.
Najczęstsze błędy wykonawcze: Przegrzanie stali, zanieczyszczenia i niewłaściwe elektrody
Podczas spawania zbrojenia, nawet przy najlepszych chęciach, można popełnić błędy, które negatywnie wpłyną na jakość połączenia. Do najczęściej spotykanych należą:
- Przegrzanie stali: Zbyt wysoka temperatura spawania prowadzi do niekorzystnych zmian w mikrostrukturze stali, co skutkuje utratą jej właściwości mechanicznych i zwiększoną kruchością.
- Zanieczyszczenia na prętach: Rdza, kurz, smary, oleje czy wilgoć na powierzchni prętów przed spawaniem mogą prowadzić do powstawania wad spawalniczych, takich jak pęcherze czy wtrącenia niemetaliczne, osłabiając połączenie.
- Niewłaściwe elektrody: Użycie elektrod o nieodpowiednim składzie chemicznym lub przeznaczonych do innych gatunków stali może skutkować uzyskaniem spoin o obniżonej wytrzymałości lub nieodpowiednich właściwościach.
- Niewłaściwe warunki środowiskowe: Spawanie w deszczu, na mokrych prętach lub w silnym wietrze również może negatywnie wpłynąć na jakość spoiny.
Każdy z tych błędów może prowadzić do osłabienia konstrukcji i stanowić zagrożenie dla jej bezpieczeństwa.
Gdy spawanie nie jest opcją: Jakie są sprawdzone i bezpieczne alternatywy?
Klasyczne wiązanie na zakład: Kiedy to wciąż najlepsze i najbezpieczniejsze rozwiązanie?
Tradycyjne metody łączenia prętów zbrojeniowych, takie jak wiązanie na zakład i łączenie za pomocą drutu wiązałkowego, wciąż pozostają podstawową i często najbezpieczniejszą alternatywą dla spawania. Szczególnie w przypadku prostych konstrukcji, gdzie nie ma potrzeby przenoszenia dużych obciążeń na połączeniach, lub gdy wykonanie spawania byłoby technicznie trudne lub nieuzasadnione ekonomicznie, wiązanie na zakład jest rozwiązaniem optymalnym. Jest to metoda sprawdzona, powszechnie stosowana i zgodna z wieloletnią praktyką budowlaną, która gwarantuje odpowiednie przeniesienie sił w zbrojeniu.
Przeczytaj również: Zbrojenie ceny: Jak uniknąć wysokich kosztów stali zbrojeniowej?
Nowoczesne złącza mechaniczne: Skręcane i zaprasowywane systemy łączenia prętów
W odpowiedzi na potrzeby nowoczesnego budownictwa, pojawiły się również zaawansowane technologicznie alternatywy dla spawania. Mowa tu o systemach złączy mechanicznych. Są to specjalne kształtki, które pozwalają na łączenie prętów zbrojeniowych za pomocą metod skręcanych lub zaprasowywanych. Systemy te charakteryzują się bardzo wysoką sztywnością i nośnością połączenia, często przewyższającą tradycyjne metody. Są one szczególnie rekomendowane w przypadku konstrukcji wymagających dużej precyzji, wysokiej wytrzymałości połączeń lub gdy warunki na budowie utrudniają wykonanie spawania. Choć mogą być droższe od tradycyjnego wiązania, ich zalety w specyficznych zastosowaniach są nie do przecenienia.
