Montaż bednarki do zbrojenia fundamentów to jeden z tych etapów budowy, który często bywa niedoceniany, a jego prawidłowe wykonanie ma fundamentalne znaczenie dla bezpieczeństwa całego obiektu. Jako Alan Mazur, z wieloletnią praktyką w branży, mogę śmiało powiedzieć, że solidny uziom fundamentowy to podstawa, która chroni zarówno ludzi, jak i sprzęt przed skutkami przepięć, wyładowań atmosferycznych czy awarii instalacji elektrycznej. W tym artykule przeprowadzę Was przez cały proces, od wyboru materiałów, przez techniki montażu, aż po weryfikację poprawności wykonania, opierając się na obowiązujących normach i sprawdzonych rozwiązaniach.
Kluczowe aspekty montażu bednarki do zbrojenia fundamentów
- Bednarka powinna być ułożona "na sztorc" w ławie fundamentowej, z minimum 5 cm otuliny betonowej.
- Połączenia bednarki ze zbrojeniem należy wykonywać co 2 metry, najlepiej poprzez spawanie lub atestowane złączki.
- Do wyprowadzeń uziomu na zewnątrz fundamentu należy stosować stal nierdzewną lub pomiedziowaną, nie ocynkowaną.
- Przed zalaniem betonem konieczne jest sprawdzenie ciągłości elektrycznej całej instalacji uziemiającej.
- Prawidłowo wykonany uziom fundamentowy jest niezbędny dla ochrony odgromowej, przeciwporażeniowej i wyrównania potencjałów.
Dlaczego solidne połączenie bednarki ze zbrojeniem to fundament bezpieczeństwa Twojego domu?
W dzisiejszych czasach, gdy nasze domy są naszpikowane elektroniką, a zagrożenia związane z wyładowaniami atmosferycznymi są realne, odpowiednie zabezpieczenia elektryczne to nie luksus, a konieczność. Uziom fundamentowy, wykonany jako integralna część fundamentów budynku, stanowi pierwszą i najważniejszą linię obrony. Jest to element, który w przypadku awarii lub uderzenia pioruna, bezpiecznie odprowadza niebezpieczne prądy do ziemi. Zaniedbanie tego etapu może mieć katastrofalne skutki, dlatego tak ważne jest, aby zrozumieć jego rolę i wykonać go z najwyższą starannością.
Uziom fundamentowy: Co to jest i jaką rolę pełni w instalacji elektrycznej?
Uziom fundamentowy sztuczny to nic innego jak metalowy przewód (najczęściej bednarka) ułożony w fundamentach budynku, który stanowi połączenie elektryczne z gruntem. Zgodnie z polskim prawem budowlanym oraz normami, takimi jak PN-HD 60364-5-54, jest on podstawą całego systemu uziemiającego obiektu. Jego główną rolą jest zapewnienie niskiej rezystancji przejścia dla prądów płynących do ziemi. Bez niego instalacja elektryczna i odgromowa nie mogłaby prawidłowo funkcjonować, a budynek byłby narażony na poważne uszkodzenia i zagrożenia.
Ochrona odgromowa i przeciwporażeniowa – jak bednarka chroni Ciebie i Twój sprzęt?
Prawidłowo wykonany uziom fundamentowy działa wielotorowo. W kontekście ochrony odgromowej, zgodnej z normą PN-EN 62305, stanowi on punkt odbioru dla wyładowań atmosferycznych, które mogą uderzyć w budynek. Przewody odprowadzające z piorunochronu są łączone z uziomem, który następnie bezpiecznie rozprasza energię w gruncie. Zapobiega to powstawaniu pożarów i uszkodzeniom konstrukcji. Równie istotna jest ochrona przeciwporażeniowa. W przypadku awarii izolacji w urządzeniach elektrycznych, uziemienie zapewnia drogę o niskiej impedancji dla prądu upływu, co powoduje zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego) i odłączenie zasilania, chroniąc użytkowników przed porażeniem.
Wyrównanie potencjałów: Klucz do stabilnej i bezpiecznej pracy wszystkich instalacji
Kolejnym kluczowym aspektem działania uziomu fundamentowego jest wyrównanie potencjałów. W praktyce oznacza to, że wszystkie przewodzące elementy budynku od instalacji elektrycznej, przez metalowe rury wodociągowe i gazowe, aż po konstrukcje stalowe są połączone z uziomem. Dzięki temu, w normalnych warunkach pracy, wszystkie te elementy mają ten sam potencjał elektryczny. Zapobiega to powstawaniu niebezpiecznych różnic potencjałów, które mogłyby uszkodzić sprzęt elektroniczny lub stanowić zagrożenie dla życia. Uziom fundamentowy tworzy swoistą "sieć bezpieczeństwa", która stabilizuje potencjał całego obiektu.
Niezbędnik instalatora: Jakie materiały i narzędzia przygotować przed rozpoczęciem prac?
Zanim przystąpimy do właściwych prac montażowych, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwych materiałów i narzędzi to połowa sukcesu. Pozwala to uniknąć przestojów w pracy i błędów wynikających z improwizacji. W mojej praktyce zawsze dbam o to, by wszystko było pod ręką, zanim jeszcze wkopiemy pierwszą łopatę. To oszczędność czasu i gwarancja, że praca pójdzie sprawnie i zgodnie z planem.

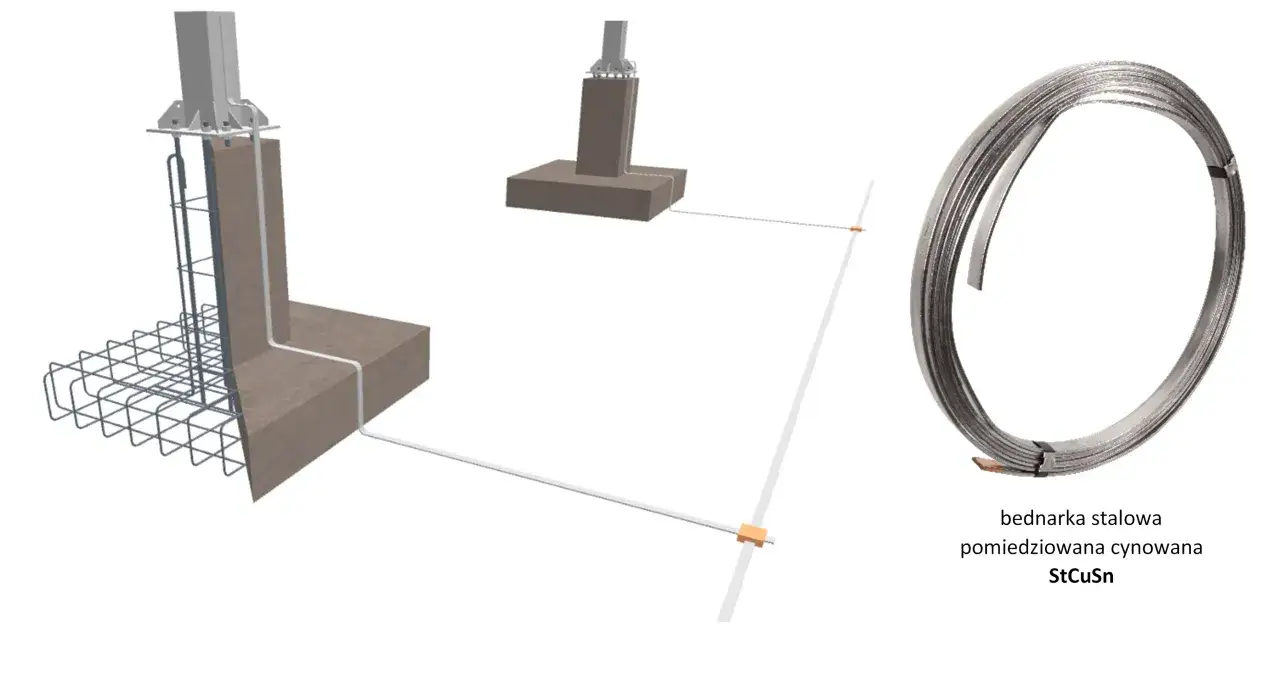

Wybór bednarki: Ocynkowana, miedziana czy nierdzewna? Wymiary zgodne z normami (PN-EN 62305)
Na rynku dostępne są różne rodzaje bednarek, jednak do uziomu fundamentowego najczęściej stosuje się stal ocynkowaną ogniowo. Taki rodzaj zabezpieczenia zapewnia jej dobrą odporność na korozję w wilgotnym środowisku fundamentów. Normy, w tym PN-EN 62305, precyzują wymagania dotyczące przekroju i wymiarów. Zazwyczaj stosuje się bednarkę o przekroju co najmniej 90 mm², a jej grubość powinna wynosić nie mniej niż 3 mm. Najpopularniejsze wymiary to 30x3 mm lub 25x4 mm. Choć bednarka miedziana czy nierdzewna są bardziej odporne na korozję, ich zastosowanie w uziomie fundamentowym jest rzadsze ze względu na wyższy koszt, a odpowiednio wykonana i zabezpieczona stal ocynkowana spełnia swoje zadanie przez wiele lat.

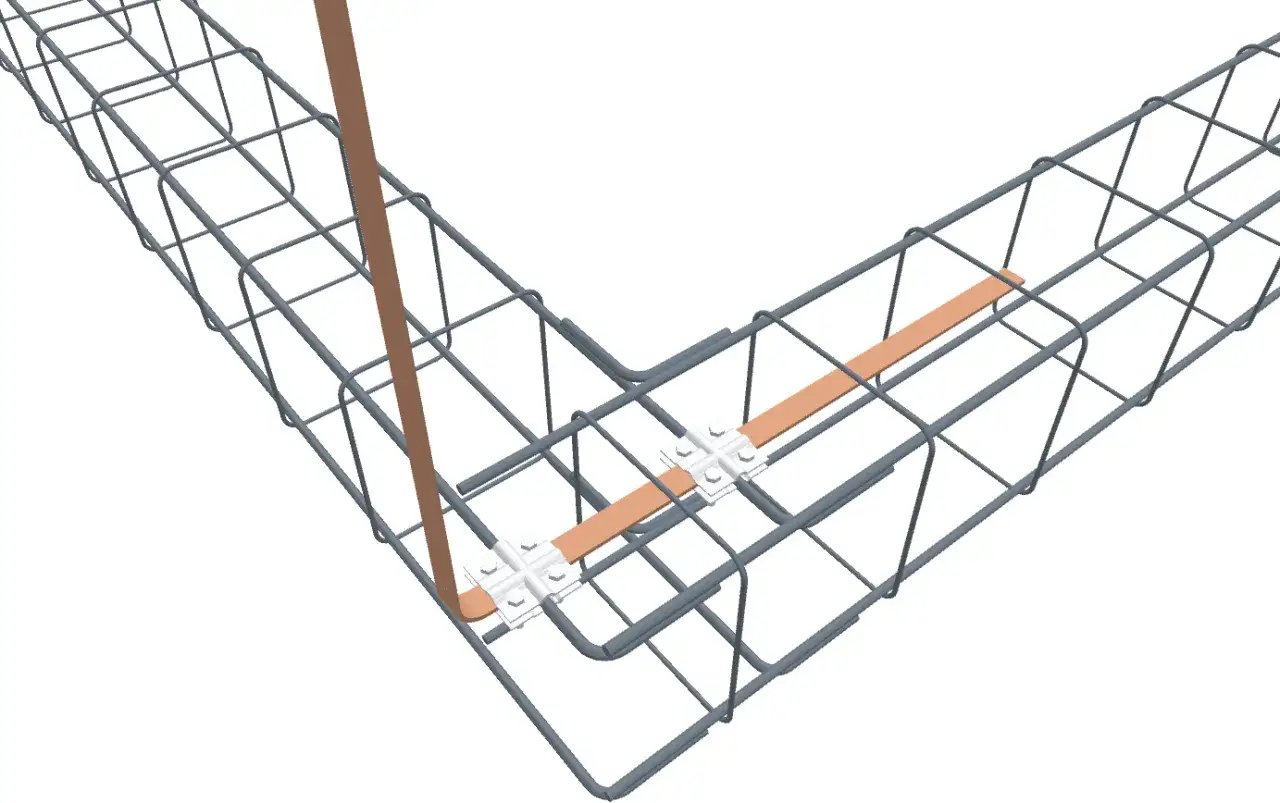

System mocowań: Kiedy stosować spawanie, a kiedy atestowane złączki krzyżowe (PN-EN 62561-1)?
Kluczowe dla prawidłowego działania uziomu jest niezawodne połączenie bednarki ze zbrojeniem. Tutaj mamy dwie główne metody. Pierwsza, i moim zdaniem najpewniejsza, to spawanie. Pozwala ono na stworzenie trwałego połączenia elektrycznego i mechanicznego. Druga metoda to użycie specjalistycznych złączek skręcanych, które muszą być atestowane i zgodne z normą PN-EN 62561-1. Są to rozwiązania stosowane głównie tam, gdzie spawanie jest utrudnione lub niemożliwe. Niezależnie od wybranej metody, najważniejsze jest, aby połączenie było solidne i zapewniało ciągłość elektryczną.
Narzędzia, które ułatwią Ci pracę: Od spawarki po klucz dynamometryczny
Aby sprawnie przeprowadzić montaż, potrzebny będzie zestaw odpowiednich narzędzi. Podstawą jest oczywiście spawarka, jeśli decydujemy się na tę metodę łączenia. W przypadku stosowania złączek skręcanych, niezbędny będzie klucz dynamometryczny, który pozwoli na dokręcenie śrub z odpowiednim momentem obrotowym, zapewniając stabilne połączenie. Poza tym przyda się miarka do precyzyjnego odmierzania, narzędzia do cięcia bednarki (np. szlifierka kątowa), szczotka druciana do oczyszczenia powierzchni przed spawaniem lub montażem złączek, a także młotek i łom do ewentualnego pozycjonowania elementów.
Planowanie i układanie bednarki w fundamencie: Pierwsze kroki do skutecznego uziomu
Zanim zaczniemy cokolwiek montować, musimy dokładnie zaplanować przebieg całej instalacji uziemiającej. To etap, który wymaga precyzji i przemyślenia, aby uniknąć późniejszych problemów. Prawidłowe ułożenie bednarki w ławie fundamentowej to klucz do tego, by uziom był skuteczny przez wiele lat.
Krok 1: Planowanie przebiegu – jak prawidłowo rozmieścić bednarkę w ławie fundamentowej?
Podstawową zasadą jest ułożenie bednarki w taki sposób, aby tworzyła ona zamknięty pierścień wokół całego obwodu fundamentów. Projekt powinien uwzględniać rozmieszczenie wszystkich elementów zbrojenia i zaplanować przebieg bednarki tak, aby można ją było łatwo połączyć z prętami zbrojeniowymi w wielu punktach. Ważne jest, aby uwzględnić miejsca, w których bednarka będzie wyprowadzona na zewnątrz budynku będą one służyć do podłączenia instalacji odgromowej czy innych elementów systemu uziemiającego. Dokładne rozplanowanie na tym etapie minimalizuje ryzyko błędów podczas prac budowlanych.

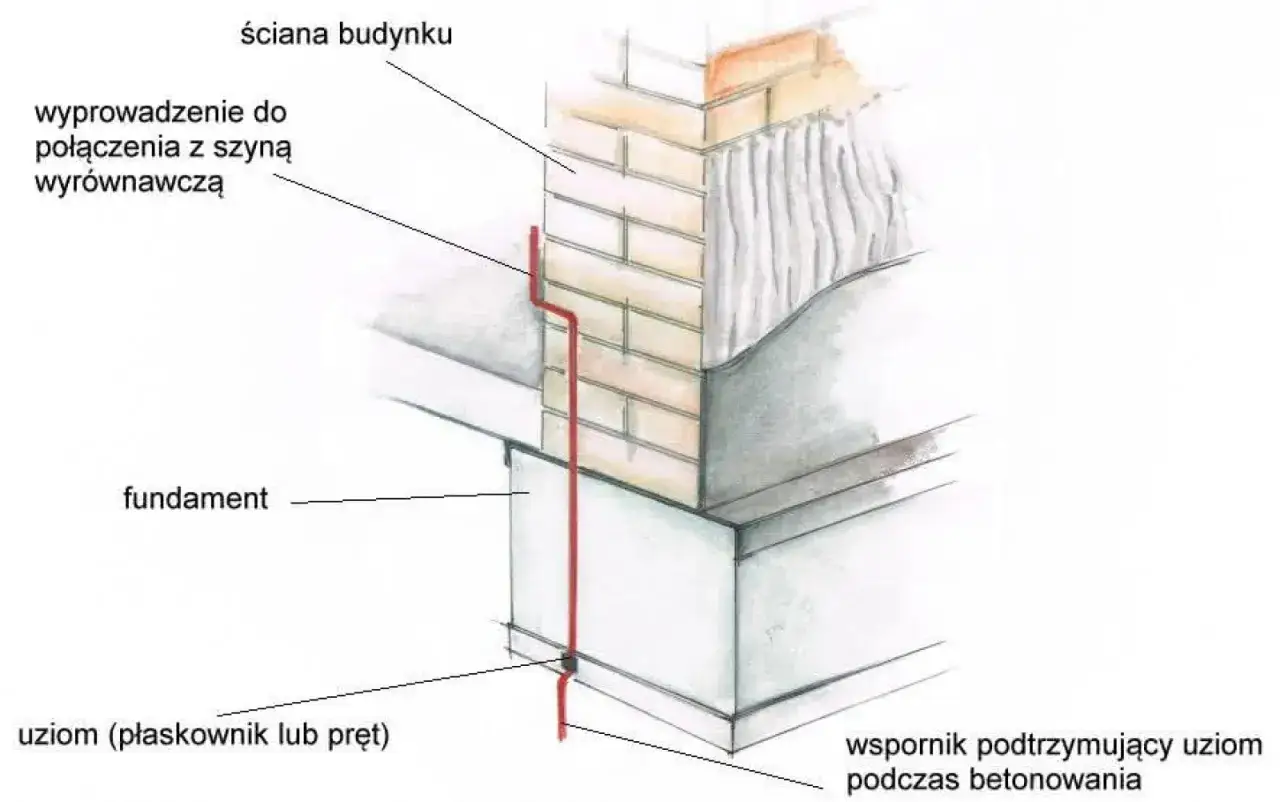

Krok 2: Technika układania "na sztorc" – dlaczego to kluczowe dla idealnego otulenia betonem?
Jedną z najważniejszych zasad prawidłowego montażu jest układanie bednarki "na sztorc", czyli pionowo na jej węższym boku. Dlaczego to takie ważne? Taka pozycja zapewnia, że beton zaleje bednarkę równomiernie z każdej strony, eliminując ryzyko powstawania pustek powietrznych pod nią. Puste przestrzenie mogłyby prowadzić do gromadzenia się wilgoci i przyspieszonej korozji. Dodatkowo, technika ta ułatwia zapewnienie odpowiedniej otuliny betonowej, która powinna wynosić minimum 5 cm z każdej strony. Chroni to bednarkę przed uszkodzeniami mechanicznymi i wpływem agresywnych czynników chemicznych zawartych w gruncie.
Krok 3: Wykonywanie połączeń – jak gęsto i w których miejscach łączyć bednarkę ze zbrojeniem (co 2 metry)?
Aby zapewnić skuteczne odprowadzanie prądów i stabilność mechaniczną, bednarka musi być solidnie połączona ze zbrojeniem fundamentów. Zaleca się, aby takie połączenia wykonywać w odstępach nie większych niż 2 metry. Co ważne, bednarkę należy łączyć nie tylko z głównymi prętami zbrojeniowymi, ale również ze strzemionami. Podkreślam, że strzemiona same w sobie powinny być trwale połączone z prętami głównymi najlepiej poprzez spawanie, a nie tylko luźnym drutem wiązałkowym. Tylko takie połączenia gwarantują ciągłość elektryczną i mechaniczną całej konstrukcji.
Metody łączenia i finalizacja uziomu: Spawanie, złączki i wyprowadzenia
Po prawidłowym ułożeniu bednarki przychodzi czas na jej połączenie ze zbrojeniem i przygotowanie do podłączenia zewnętrznych elementów instalacji. To kluczowy etap, który decyduje o trwałości i skuteczności całego systemu uziemiającego.
Krok 4: Spawanie czy skręcanie? Dokładna instrukcja dla obu metod
Jak już wspomniałem, spawanie jest metodą preferowaną. Długość spoiny łączącej bednarkę ze zbrojeniem powinna wynosić co najmniej 5 cm. Zapewnia to nie tylko doskonałe przewodnictwo elektryczne, ale także solidne połączenie mechaniczne. Jeśli jednak z różnych powodów spawanie nie jest możliwe, stosujemy atestowane złączki skręcane. Należy je montować zgodnie z instrukcją producenta, dokręcając śruby z odpowiednim momentem obrotowym za pomocą klucza dynamometrycznego. Ważne jest, aby złączka była odpowiednio dobrana do wymiarów bednarki i pręta zbrojeniowego.
Krok 5: Wyprowadzenie uziomu na zewnątrz – jak zrobić to poprawnie i jakich materiałów użyć?
Bednarka ułożona w fundamencie musi zostać wyprowadzona na zewnątrz budynku, aby umożliwić podłączenie instalacji odgromowej oraz innych elementów systemu wyrównania potencjałów. Tutaj pojawia się ważna kwestia materiałowa. Stal ocynkowana, choć powszechnie stosowana wewnątrz fundamentów, w miejscu styku z gruntem i powietrzem jest narażona na przyspieszoną korozję. Dlatego do wykonania wyprowadzeń zewnętrznych zdecydowanie zalecam stosowanie stali nierdzewnej lub pomiedziowanej. Te materiały są znacznie bardziej odporne na działanie czynników atmosferycznych i zapewnią trwałość połączenia na długie lata.
Krok 6: Zapewnienie ciągłości elektrycznej – jak sprawdzić instalację przed zalaniem betonem?
Zanim zalejemy fundamenty betonem, musimy mieć absolutną pewność, że cała instalacja uziemiająca jest kompletna i zapewnia ciągłość elektryczną. Jest to ostatnia szansa na poprawienie ewentualnych błędów. Należy dokładnie sprawdzić każde połączenie czy spaw jest wykonany prawidłowo, czy złączka jest dobrze dokręcona. Warto przeprowadzić również wstępne pomiary rezystancji uziemienia, choć ich pełna weryfikacja nastąpi po związaniu betonu. Upewnienie się co do poprawności na tym etapie pozwoli uniknąć kosztownych i kłopotliwych prac naprawczych w przyszłości.
Najczęstsze błędy montażowe, które mogą Cię drogo kosztować – i jak ich uniknąć
W mojej karierze widziałem wiele przykładów nieprawidłowo wykonanych uziomów. Niestety, często wynika to z niewiedzy lub pośpiechu. Poniżej przedstawiam najczęściej popełniane błędy, które mogą zniweczyć cały wysiłek i narazić budynek na niebezpieczeństwo. Warto się z nimi zapoznać, aby ich uniknąć.
-
Błąd nr 1: Niewłaściwa otulina betonowa – dlaczego 5 cm to absolutne minimum?
Częstym błędem jest układanie bednarki zbyt blisko krawędzi fundamentu lub zapewnienie zbyt małej otuliny betonowej. Jak już wspominałem, minimum 5 cm z każdej strony jest kluczowe. Chroni to bednarkę przed korozją spowodowaną wilgocią, agresywnymi substancjami w gruncie oraz uszkodzeniami mechanicznymi podczas eksploatacji. Zbyt cienka warstwa betonu to prosta droga do szybkiego zniszczenia uziomu.
-
Błąd nr 2: Używanie drutu wiązałkowego zamiast spawów lub złączek systemowych
To jeden z najpoważniejszych błędów. Drut wiązałkowy, używany do łączenia zbrojenia, nie zapewnia trwałego i stabilnego połączenia elektrycznego ani mechanicznego z bednarką. Z czasem może się poluzować, a nawet zerwać, przerywając ciągłość uziomu. Tylko spawanie lub atestowane złączki systemowe gwarantują niezawodność.
-
Błąd nr 3: Zbyt rzadkie punkty mocowania – utrata ciągłości i stabilności mechanicznej
Jeśli bednarka jest mocowana do zbrojenia zbyt rzadko (np. co 3-4 metry), może się okazać, że w niektórych miejscach nie zapewnia ona wystarczającej stabilności mechanicznej. Wibracje czy naprężenia mogą prowadzić do uszkodzenia połączeń, a w skrajnych przypadkach do przerwania ciągłości elektrycznej całego obwodu. Dlatego tak ważne jest przestrzeganie zasady mocowania co maksymalnie 2 metry.
-
Błąd nr 4: Korozja na styku fundament-grunt – dlaczego nie wolno wyprowadzać bednarki ocynkowanej na zewnątrz?
Jak już podkreślałem, stal ocynkowana w miejscu kontaktu z gruntem i powietrzem jest narażona na korozję galwaniczną. Woda i elektrolity zawarte w gruncie mogą przyspieszać ten proces, szczególnie w połączeniu z innymi metalami. Według danych RST.pl, to jeden z kluczowych błędów, który może doprowadzić do szybkiego uszkodzenia uziomu. Dlatego do wyprowadzeń zewnętrznych należy bezwzględnie stosować stal nierdzewną lub pomiedziowaną.
Połączenie gotowe: Jak zweryfikować poprawność wykonania uziomu fundamentowego?
Po zakończeniu prac montażowych, ale przed zalaniem fundamentów betonem, kluczowe jest przeprowadzenie dokładnej weryfikacji. To ostatni moment, aby wyłapać i naprawić ewentualne niedociągnięcia. Po związaniu betonu, należy wykonać profesjonalne pomiary, które potwierdzą skuteczność instalacji.
Wizualna inspekcja przed betonowaniem: Ostateczna lista kontrolna
Przed zalaniem fundamentów betonem, należy przeprowadzić szczegółową inspekcję wizualną. Oto lista rzeczy, które warto sprawdzić:
- Czy bednarka tworzy zamknięty pierścień?
- Czy jest prawidłowo ułożona "na sztorc"?
- Czy zachowana jest minimalna otulina betonowa (5 cm) z każdej strony?
- Czy wszystkie połączenia ze zbrojeniem są wykonane zgodnie z normą (spaw lub atestowana złączka)?
- Czy połączenia są wykonane w odstępach nie większych niż 2 metry?
- Czy wyprowadzenia na zewnątrz są wykonane z odpowiedniego materiału (nierdzewna/pomiedziowana stal)?
- Czy nie ma widocznych uszkodzeń mechanicznych bednarki lub połączeń?
Przeczytaj również: Montaż bednarki do zbrojenia - uniknij najczęstszych błędów w instalacji
Pomiary rezystancji uziemienia: Kiedy i jak je wykonać, aby potwierdzić skuteczność instalacji?
Ostateczne potwierdzenie poprawności wykonania uziomu fundamentowego uzyskujemy poprzez pomiar jego rezystancji. Pomiary te powinny być wykonane przez wykwalifikowanego elektryka, posiadającego odpowiednie uprawnienia i sprzęt pomiarowy. Najlepiej wykonać je po całkowitym związaniu betonu, gdy uziom jest już integralną częścią konstrukcji. Niska wartość rezystancji uziemienia, zgodna z wymaganiami norm (zazwyczaj poniżej 10 Ohm, choć normy mogą się różnić w zależności od przeznaczenia obiektu), jest dowodem na to, że instalacja została wykonana prawidłowo i będzie skutecznie spełniać swoje funkcje ochronne.
