Koparko-ładowarka to maszyna, której wszechstronność wynika z połączenia dwóch podstawowych funkcji: kopania i ładowania. Aby w pełni wykorzystać jej potencjał, kluczowe jest zrozumienie jej konstrukcji. Niniejszy artykuł szczegółowo omówi budowę koparko-ładowarki, koncentrując się na jej kluczowych układach, takich jak hydrauliczny i napędowy, aby pomóc czytelnikowi zrozumieć jej funkcjonalność i działanie.
Koparko-ładowarka: Zrozumienie budowy kluczem do efektywnej pracy i serwisu
- Koparko-ładowarka to wszechstronna maszyna łącząca funkcje koparki i ładowarki.
- Jej budowa opiera się na ramie nośnej z mostami napędowymi i stabilizatorami.
- Sercem maszyny jest silnik spalinowy, napędzający pompę hydrauliczną i układ jezdny.
- Kluczowy układ hydrauliczny odpowiada za działanie osprzętu roboczego.
- Osprzęt roboczy składa się z układu ładowarkowego (przód) i koparkowego (tył).
- Zrozumienie schematów jest niezbędne dla prawidłowej eksploatacji i diagnostyki maszyny.
Anatomia wszechstronnej maszyny: Jak schemat budowy koparko-ładowarki wpływa na jej funkcjonalność?
Koparko-ładowarka to prawdziwy koń roboczy na budowie, maszyna, która dzięki swojej unikalnej konstrukcji potrafi wykonywać szeroki zakres zadań. Łącząc w sobie możliwości koparki i ładowarki, pozwala na znaczną optymalizację pracy i redukcję liczby maszyn potrzebnych na placu budowy. Aby jednak w pełni wykorzystać jej potencjał i zapewnić długą, bezawaryjną pracę, niezbędne jest dogłębne zrozumienie jej schematów konstrukcyjnych. Wiedza ta jest kluczowa nie tylko dla operatorów, którzy dzięki niej mogą efektywniej sterować maszyną, ale także dla mechaników przeprowadzających diagnostykę i serwis. Zrozumienie, jak poszczególne elementy współpracują ze sobą, pozwala na szybsze zlokalizowanie i usunięcie ewentualnych usterek, a także na optymalne dostosowanie parametrów pracy do konkretnych zadań.
Fundament stabilności: Analiza podwozia i ramy nośnej
Podwozie koparko-ładowarki stanowi jej solidny fundament, na którym opiera się cała konstrukcja. Kluczowym elementem jest tutaj rama nośna, która musi być niezwykle wytrzymała, aby sprostać obciążeniom generowanym podczas pracy z ciężkim materiałem i podczas poruszania się w trudnym terenie. Rama ta jest zazwyczaj wykonana ze spawanych profili stalowych o wysokiej wytrzymałości. Na ramie osadzone są dwa mosty napędowe. Przedni most jest zazwyczaj skrętny i zamocowany wahliwie na sworzniu centralnym. Takie rozwiązanie pozwala na niezależne poruszanie się kół po nierównym podłożu, zapewniając stały kontakt z gruntem i poprawiając trakcję. Wahliwe mocowanie przedniego mostu znacząco zwiększa stabilność maszyny podczas jazdy i pracy.
Mosty napędowe i układ kierowniczy: Jak koparko-ładowarka porusza się w trudnym terenie?
Mosty napędowe przedni i tylny są kluczowymi elementami zapewniającymi mobilność koparko-ładowarki. Oba mosty przenoszą moc z silnika na koła, umożliwiając ruch maszyny. Często stosuje się w nich mechanizmy różnicowe, które pozwalają na jazdę z różnymi prędkościami kół po obu stronach osi, co jest niezbędne podczas skręcania. Układ kierowniczy, zazwyczaj hydrauliczny, jest precyzyjnie zintegrowany z przednim mostem. Umożliwia on operatorowi łatwe i dokładne manewrowanie maszyną, nawet w ciasnych przestrzeniach placu budowy. Współpraca mostów napędowych i układu kierowniczego zapewnia koparko-ładowarce doskonałą zwrotność i zdolność do poruszania się w zróżnicowanym, często trudnym terenie, charakterystycznym dla prac budowlanych.

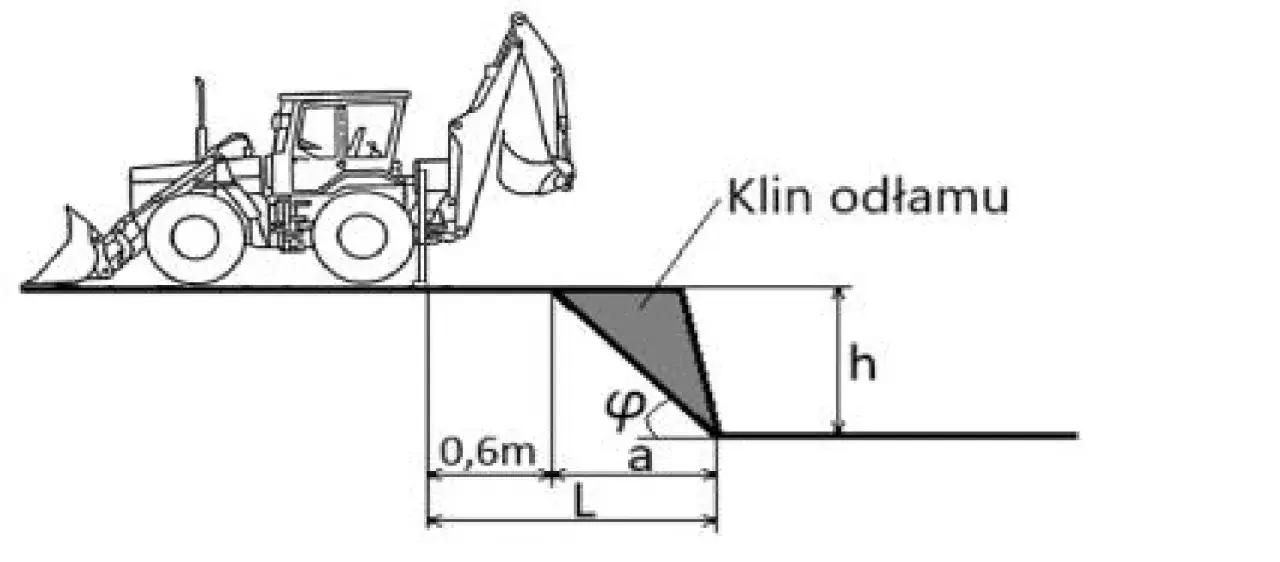

Klucz do bezpieczeństwa pracy: Rola i budowa hydraulicznych stabilizatorów
Podczas pracy osprzętem koparkowym, szczególnie podczas wykonywania głębokich wykopów, kluczowe jest zapewnienie maksymalnej stabilności maszyny. Tutaj do gry wkraczają hydrauliczne stabilizatory, umieszczone z tyłu koparko-ładowarki. Są to zazwyczaj dwa niezależnie sterowane wysuwane podpory, wyposażone w szerokie stopy. Ich budowa opiera się na siłownikach hydraulicznych, które pozwalają na ich szybkie i precyzyjne rozłożenie. Po wysunięciu stabilizatorów i osadzeniu ich na gruncie, maszyna zyskuje solidne punkty podparcia, które zapobiegają jej przechylaniu się lub przewróceniu. Jest to absolutnie niezbędne dla bezpieczeństwa operatora i otoczenia, a także dla precyzji wykonywanych prac koparkowych.
Serce i siła napędowa: Co kryje schemat układu napędowego?
Układ napędowy można śmiało nazwać sercem każdej maszyny budowlanej, a koparko-ładowarka nie jest wyjątkiem. To właśnie on dostarcza moc niezbędną do poruszania się maszyny po placu budowy oraz do napędzania wszystkich jej funkcji roboczych. Zrozumienie schematu tego układu pozwala docenić złożoność i inżynieryjną pomysłowość, która stoi za tą wszechstronną konstrukcją.
Silnik Diesla: Źródło mocy dla hydrauliki i układu jezdnego
W zdecydowanej większości koparko-ładowarek sercem układu napędowego jest silnik spalinowy, najczęściej wysokoprężny (Diesel). Silniki te charakteryzują się wysokim momentem obrotowym dostępnym już przy niskich obrotach, co jest niezwykle ważne w ciężkich warunkach pracy budowlanej. Silnik ten pełni podwójną rolę: z jednej strony napędza układ jezdny, umożliwiając maszynie przemieszczanie się, a z drugiej co równie istotne napędza pompę hydrauliczną, która jest źródłem mocy dla całego osprzętu roboczego. Ta wszechstronność silnika Diesla sprawia, że jest on idealnym rozwiązaniem dla tak uniwersalnych maszyn jak koparko-ładowarki.
Od silnika do kół: Jak działa zmiennik momentu obrotowego i skrzynia biegów typu Powershift?
Moc z silnika nie jest przekazywana bezpośrednio na koła. Zazwyczaj stosuje się tutaj rozwiązanie pośrednie, jakim jest zmiennik momentu obrotowego. Jest to element hydrauliczny, który płynnie przenosi moment obrotowy z silnika na skrzynię biegów, amortyzując jednocześnie szarpnięcia i przeciążenia. Następnie moc trafia do skrzyni biegów, często typu Powershift. Skrzynie te umożliwiają zmianę przełożeń pod obciążeniem, bez konieczności przerywania przepływu mocy. Operator może wybierać różne biegi za pomocą przycisków na dźwigni zmiany biegów, co jest niezwykle wygodne i efektywne podczas pracy, pozwalając na szybkie dostosowanie prędkości i siły napędowej do aktualnych potrzeb.
Schemat przeniesienia napędu: Wizualizacja drogi mocy na osie maszyny
Schemat przeniesienia napędu pokazuje, jak energia z silnika Diesla dociera do kół. Po przejściu przez zmiennik momentu obrotowego i skrzynię biegów, moc jest kierowana na wały napędowe. Wały te łączą skrzynię biegów z mostami napędowymi przednim i tylnym. W każdym z mostów znajduje się mechanizm różnicowy, który rozdziela moc na półosie napędowe, a te z kolei przekazują ją na koła. W koparko-ładowarkach często spotyka się napęd na cztery koła (4WD), co znacząco poprawia trakcję i możliwości poruszania się w trudnym terenie. Cały ten system zapewnia płynne i efektywne dostarczanie mocy tam, gdzie jest ona potrzebna.
Układ hydrauliczny bez tajemnic: "Krwiobieg" i "układ nerwowy" koparko-ładowarki
Układ hydrauliczny to bez wątpienia jeden z najważniejszych systemów w koparko-ładowarce. Można go porównać do krwiobiegu i układu nerwowego tej maszyny jednocześnie. To on odpowiada za generowanie siły i precyzyjne sterowanie wszystkimi ruchami osprzętu roboczego od podnoszenia ramienia ładowarki po precyzyjne ruchy łyżki koparki. Bez sprawnego układu hydraulicznego, koparko-ładowarka byłaby jedynie nieruchomym kawałkiem metalu.
Kluczowe komponenty na schemacie: Pompa, zbiornik, rozdzielacze i siłowniki
- Pompa hydrauliczna: Jest to serce układu hydraulicznego, napędzane przez silnik maszyny. Jej zadaniem jest pobieranie oleju hydraulicznego ze zbiornika i tłoczenie go pod wysokim ciśnieniem do układu.
- Zbiornik oleju hydraulicznego: Magazynuje olej hydrauliczny, który jest medium roboczym. Zbiornik ten często pełni również funkcję chłodnicy oleju i miejsca na filtry.
- Filtry: Zapewniają czystość oleju hydraulicznego, usuwając z niego zanieczyszczenia, które mogłyby uszkodzić precyzyjne elementy układu.
- Rozdzielacze (zawory sterujące): Są to elementy, za pomocą których operator steruje przepływem oleju. Kierują one olej pod ciśnieniem do odpowiednich siłowników, inicjując ruch.
- Siłowniki hydrauliczne: Są to „mięśnie” układu hydraulicznego. Pod wpływem ciśnienia oleju, tłoki w siłownikach poruszają się, generując siłę potrzebną do wykonania pracy, np. podnoszenia ramienia lub otwierania łyżki.
Każdy z tych elementów odgrywa kluczową rolę w zapewnieniu prawidłowego działania całego systemu. Schemat hydrauliczny pokazuje, jak są one ze sobą połączone i jak przebiegają przepływy oleju pod ciśnieniem.
Jak powstaje potężna siła? Zasada działania siłowników hydraulicznych w ramionach koparki i ładowarki
Siłowniki hydrauliczne to mechaniczne urządzenia, które zamieniają energię ciśnienia cieczy (w tym przypadku oleju hydraulicznego) na ruch liniowy. Kiedy operator steruje rozdzielaczem, otwiera on drogę dla oleju pod wysokim ciśnieniem, który wpływa do jednej z komór siłownika. Ciśnienie to pcha na tłok, który jest połączony z tłoczyskiem. Ruch tłoka powoduje wysuwanie lub wsuwanie tłoczyska, co z kolei przekłada się na ruch poszczególnych elementów osprzętu roboczego. Siła generowana przez siłownik jest proporcjonalna do powierzchni tłoka i ciśnienia oleju. Dzięki temu nawet stosunkowo niewielkie siły sterujące ze strony operatora mogą wygenerować potężną moc potrzebną do podnoszenia ciężkich ładunków czy zagłębiania łyżki w twardej ziemi.
Mózg operacji: Rola rozdzielaczy w precyzyjnym sterowaniu osprzętem
Rozdzielacze hydrauliczne można uznać za mózg układu hydraulicznego. To one decydują o tym, dokąd popłynie olej pod ciśnieniem i jakie ruchy wykona maszyna. Operator, za pomocą dźwigni lub joysticków w kabinie, steruje suwakami wewnątrz rozdzielaczy. Przesunięcie suwaka otwiera lub zamyka kanały przepływu oleju, kierując go do odpowiednich komór siłowników. Na przykład, przesunięcie jednej dźwigni może spowodować wysunięcie siłownika podnoszącego ramię ładowarki, podczas gdy inna dźwignia może sterować siłownikiem otwierającym łyżkę. Precyzyjne sterowanie rozdzielaczami pozwala na wykonywanie bardzo dokładnych ruchów, co jest kluczowe zarówno podczas ładowania materiałów, jak i podczas precyzyjnych prac ziemnych.
Najczęstsze pytania dotyczące schematów hydraulicznych w popularnych modelach
Pytanie: Jakie są najczęściej spotykane symbole na schematach hydraulicznych koparko-ładowarek?
Odpowiedź: Na schematach hydraulicznych można znaleźć wiele standardowych symboli. Do najczęstszych należą symbole pomp hydraulicznych (jedno- lub wielosekcyjne), zbiorników oleju, filtrów, zaworów zwrotnych, zaworów przelewowych, rozdzielaczy (sterowanych ręcznie, hydraulicznie, elektrycznie) oraz siłowników (jedno- lub dwustronnego działania). Zrozumienie tych symboli jest podstawą do interpretacji schematu.
Pytanie: W jaki sposób na schemacie można zidentyfikować przepływ oleju pod ciśnieniem?
Odpowiedź: Przepływ oleju pod ciśnieniem jest zazwyczaj oznaczany grubszą linią lub linią ciągłą, często w kolorze czerwonym lub innym wyróżniającym. Linie przerywane lub cieńsze mogą oznaczać przepływ powrotny lub linie sterujące. Schematy często zawierają legendę wyjaśniającą znaczenie poszczególnych oznaczeń i kolorów.
Pytanie: Gdzie na schemacie zazwyczaj znajdują się główne punkty pomiarowe ciśnienia w układzie?
Odpowiedź: Główne punkty pomiarowe ciśnienia, służące do diagnostyki, są zazwyczaj oznaczone na schemacie specjalnymi symbolami, często przypominającymi małe zawory lub króćce. Najczęściej znajdują się one na wyjściu pompy, przed i za rozdzielaczami, a także na przewodach zasilających siłowniki. Pozwalają one mechanikowi na sprawdzenie ciśnienia w kluczowych miejscach układu.
Pytanie: Jak schemat hydrauliczny może pomóc w diagnozowaniu usterek?
Odpowiedź: Schemat hydrauliczny jest nieocenionym narzędziem diagnostycznym. Pozwala on na śledzenie drogi przepływu oleju i identyfikację potencjalnych problemów. Na przykład, jeśli dany siłownik nie działa, schemat pomoże sprawdzić, czy olej dociera do niego pod odpowiednim ciśnieniem, czy rozdzielacz działa poprawnie, a także czy nie ma wewnętrznych wycieków w samym siłowniku lub przewodach.
Dwa narzędzia w jednym: Szczegółowa budowa osprzętu roboczego
Jedną z największych zalet koparko-ładowarki jest jej zdolność do wykonywania zarówno prac ziemnych, jak i materiałowych. Ta dualność wynika z obecności dwóch niezależnych, ale współpracujących ze sobą układów roboczych: ładowarkowego z przodu i koparkowego z tyłu. Zrozumienie budowy każdego z tych zespołów pozwala docenić wszechstronność tej maszyny.
Część ładowarkowa: Schemat kinematyki ramion i łyżki czołowej
Układ ładowarkowy, umieszczony z przodu maszyny, jest zaprojektowany do załadunku, przemieszczania i wyrównywania materiałów sypkich. Jego budowa opiera się na dwóch głównych ramionach podnoszących, które są połączone z ramą nośną maszyny za pomocą solidnych sworzni. Ramiona te są sterowane za pomocą siłowników hydraulicznych, które umożliwiają ich podnoszenie i opuszczanie. Na końcu ramion zamontowana jest łyżka czołowa, która również jest połączona z ramionami za pomocą mechanizmu pozwalającego na jej przechylanie. Kolejny siłownik hydrauliczny odpowiada za ruch łyżki jej otwieranie i zamykanie. Kinematyka tych ramion i łyżki pozwala na efektywne nabieranie materiału, jego transport na niewielką odległość i wysypywanie.
Część koparkowa: Budowa wysięgnika, ramienia i mechanizmu obrotowego
Z tyłu koparko-ładowarki znajduje się układ koparkowy, który umożliwia wykonywanie precyzyjnych wykopów. Składa się on z kilku kluczowych elementów. Na początku znajduje się obrotowy wysięgnik, który jest zamocowany do ramy maszyny i może obracać się o 180 stopni (lub więcej, w zależności od modelu). Wysięgnik ten jest sterowany za pomocą siłowników hydraulicznych. Do wysięgnika przymocowane jest ramię koparki, które również jest sterowane siłownikiem. Na końcu ramienia znajduje się łyżka kopiąca, połączona z ramieniem za pomocą mechanizmu pozwalającego na jej wychylanie, sterowanego kolejnym siłownikiem. Mechanizm obrotowy, zazwyczaj zasilany hydraulicznie, pozwala na płynne obracanie całego zespołu koparkowego, co zwiększa zasięg pracy i umożliwia wybieranie materiału z różnych stron.
Szybkozłącza i osprzęt dodatkowy: Jak rozszerzyć możliwości maszyny?
Współczesne koparko-ładowarki często wyposażone są w systemy szybkozłączy, które znacząco zwiększają ich wszechstronność. Szybkozłącze to mechanizm montowany na końcu ramienia koparki lub ładowarki, który pozwala na błyskawiczną wymianę osprzętu roboczego bez konieczności używania narzędzi. Dzięki temu operator może w ciągu kilku minut zmienić standardową łyżkę na przykład na młot hydrauliczny do kruszenia betonu, wiertnicę do wykonywania otworów w ziemi, chwytak do materiałów sypkich, a nawet lemiesz do odśnieżania. Ta możliwość szybkiej adaptacji do różnych zadań sprawia, że koparko-ładowarka staje się jeszcze bardziej uniwersalnym narzędziem na budowie.
Centrum dowodzenia operatora: Wgląd w budowę kabiny i systemów sterowania
Kabina operatora to nie tylko miejsce pracy, ale przede wszystkim centrum dowodzenia koparko-ładowarki. To tutaj operator ma dostęp do wszystkich kluczowych elementów sterowania, które pozwalają mu na precyzyjne i bezpieczne wykonywanie powierzonych zadań. Ergonomia i funkcjonalność kabiny mają bezpośredni wpływ na efektywność pracy i komfort operatora.
Ergonomia i bezpieczeństwo: Konstrukcja ROPS/FOPS i układ fotela obrotowego
Bezpieczeństwo operatora jest priorytetem, dlatego kabiny koparko-ładowarek są projektowane zgodnie z rygorystycznymi normami. Konstrukcje ROPS (Roll-Over Protective Structure) i FOPS (Falling Object Protective Structure) zapewniają ochronę operatora w przypadku przewrócenia się maszyny lub spadnięcia na kabinę ciężkich przedmiotów. Poza bezpieczeństwem, duży nacisk kładzie się na ergonomię. Fotel operatora jest zazwyczaj amortyzowany i regulowany, aby zapewnić komfort podczas długich godzin pracy. Co więcej, w wielu modelach fotel może być obracany, co ułatwia obsługę zarówno osprzętu ładowarkowego z przodu, jak i koparkowego z tyłu, bez konieczności wysiadania z maszyny.
Schemat sterowania: Funkcje dźwigni, joysticków i pedałów dla obu osprzętów
Schemat sterowania w kabinie koparko-ładowarki jest zazwyczaj intuicyjny, ale jego zrozumienie jest kluczowe. Operator dysponuje zestawem dźwigni, joysticków i pedałów, które pozwalają mu na kontrolę nad wszystkimi funkcjami maszyny. Zazwyczaj dźwignie sterują głównymi ruchami osprzętu ładowarkowego, takimi jak podnoszenie ramion i przechylanie łyżki. Joysticki, często umieszczone po bokach fotela, służą do precyzyjnego sterowania osprzętem koparkowym wysuwaniem i cofaniem ramienia, podnoszeniem i opuszczaniem wysięgnika oraz sterowaniem łyżką. Pedały mogą służyć do sterowania jazdą (gaz, hamulec) lub do aktywacji dodatkowych funkcji, takich jak blokada mechanizmu różnicowego czy sterowanie wysuwem teleskopowym ramienia koparki. Zrozumienie, która dźwignia odpowiada za jaki ruch, jest podstawą efektywnej pracy.
Układ elektryczny i elektronika: Co zasila światła, czujniki i komputer pokładowy?
Choć układ hydrauliczny i mechaniczny odgrywają kluczową rolę w działaniu koparko-ładowarki, nie można zapominać o układzie elektrycznym i wszechobecnej elektronice. Te systemy są niezbędne do uruchamiania silnika, zapewnienia widoczności, monitorowania parametrów pracy i diagnostyki.
Podstawowy schemat elektryczny: Akumulator, alternator, rozrusznik i oświetlenie
Podstawowy schemat elektryczny koparko-ładowarki obejmuje kilka kluczowych komponentów. Akumulator jest głównym źródłem zasilania dla wszystkich układów elektrycznych, gdy silnik nie pracuje, a także dostarcza prąd rozruchowy. Alternator, napędzany przez silnik, ładuje akumulator i zasila pozostałe układy elektryczne podczas pracy maszyny. Rozrusznik, zasilany z akumulatora, jest silnikiem elektrycznym, który obraca wałem korbowym silnika spalinowego, inicjując jego pracę. System oświetlenia, obejmujący reflektory przednie i tylne, światła robocze oraz sygnalizacyjne, zapewnia widoczność w trudnych warunkach oświetleniowych i bezpieczeństwo na drodze.
Przeczytaj również: Kurs na koparkę ile trwa? Sprawdź, ile godzin zajmie Ci szkolenie
Rola nowoczesnej elektroniki w monitorowaniu pracy i diagnostyce usterek
Nowoczesne koparko-ładowarki są wyposażone w zaawansowane systemy elektroniczne. Komputer pokładowy (ECU Engine Control Unit) monitoruje setki parametrów pracy silnika, układu hydraulicznego i innych podzespołów. Czujniki rozmieszczone w kluczowych miejscach maszyny zbierają dane dotyczące temperatury, ciśnienia, prędkości obrotowej i wielu innych wskaźników. Informacje te są przetwarzane przez komputer, który może optymalizować pracę silnika, zarządzać skrzynią biegów czy informować operatora o potencjalnych problemach. W przypadku wykrycia usterki, system diagnostyczny może wyświetlić kod błędu, który znacznie ułatwia mechanikowi zlokalizowanie i naprawę problemu, zwiększając tym samym efektywność serwisu i minimalizując czas przestoju maszyny.
